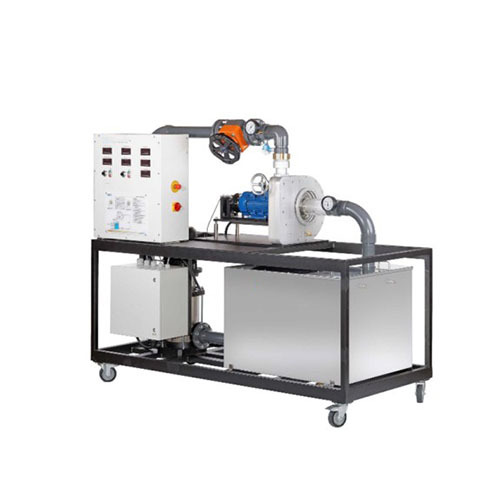

SMTF1037 ระบบฝึกอบรมกังหันแอคชั่น อุปกรณ์ฝึกอบรมวิศวกรรมของไหล อุปกรณ์การศึกษา อุปกรณ์ฝึกอบรมอาชีวศึกษา
ระบบควรครอบคลุมวัตถุประสงค์การฝึกอบรมต่อไปนี้:
การศึกษาการทดลองพื้นฐานเกี่ยวกับปั๊มหอยโข่ง
การหาเส้นโค้งกังหันทั่วไป
การศึกษาเส้นโค้งประสิทธิภาพที่ความเร็วกังหันต่างๆ
การศึกษาประสิทธิภาพ
การศึกษาหลักการทำงานของกังหันแบบแอคชั่น
เส้นโค้งลักษณะเฉพาะที่เฮดคงที่
การทำความคุ้นเคยกับความสัมพันธ์ระหว่างแรงบิดและความเร็ว
การศึกษาว่าประสิทธิภาพขึ้นอยู่กับความเร็วอย่างไร
การศึกษาว่าอัตราการไหลขึ้นอยู่กับความเร็วอย่างไร
การศึกษาว่ากำลังไฮดรอลิกและกำลังกลขึ้นอยู่กับความเร็วอย่างไร
การประเมินค่าและคุณลักษณะที่วัดได้ตามทฤษฎี
การศึกษาพฤติกรรมของโหลดบางส่วนเมื่อควบคุมจำนวนหัวฉีดเทียบกับการควบคุมคันเร่ง

ระบบประกอบด้วย:
1. ชุดฐานสำหรับชุดกังหันน้ำแอคชั่น
ข้อกำหนดทางเทคนิคขั้นต่ำที่จำเป็น (เทียบเท่าหรือดีกว่า):
ความเร็วปั๊มแบบปรับได้ผ่านตัวแปลงความถี่
เซ็นเซอร์สำหรับอัตราการไหลและแรงดัน
ไม่จำเป็นต้องใช้อุปกรณ์เพิ่มเติมใดๆ ที่มีการเดินสายที่เสี่ยงต่อข้อผิดพลาด
เครื่องมือวัดแบบบูรณาการที่ใช้ไมโครโปรเซสเซอร์
การแสดงและการประเมินค่าที่วัดได้ รวมถึงการทำงานของชุดอุปกรณ์ผ่านซอฟต์แวร์
ปั๊มที่มีอัตราการใช้พลังงาน 0.66 กิโลวัตต์ หัวอย่างน้อย 35 เมตร
ถังน้ำใส 15 ลิตร
ช่วงการวัดอัตราการไหล: 4 ถึง 50 ลิตร/นาที
ช่วงการวัดแรงดัน: -1 ถึง 5 บาร์
ชุดเก็บข้อมูลพร้อมซอฟต์แวร์พร้อมฟังก์ชันควบคุม
อินเทอร์เฟซ USB
พีซี Core i7, DVD+/-RW, RAM 8GB, ฮาร์ดดิสก์ไดรฟ์ 1TB, เมาส์ออปติคัล, คีย์บอร์ดมัลติมีเดีย, จอภาพ (21 นิ้ว LED)
2. ชุดกังหันน้ำแอคชั่น
ข้อกำหนดทางเทคนิคขั้นต่ำที่จำเป็น (เทียบเท่าหรือดีกว่า):
ตัวเรือนใส
ตัวจ่ายพร้อมหัวฉีด 4 หัว
หัวฉีดแบบแอคทีฟปรับได้ โดยวาล์ว
เบรกกระแสวนที่ทนทานและปรับได้ตามภาระของกังหัน
กังหันที่มีกำลังขับ: 28 วัตต์ ที่ 3580 รอบต่อนาที และเส้นผ่านศูนย์กลางโรเตอร์: 50 มม.
เซ็นเซอร์แรงพร้อมช่วงการวัดแรงบิด: 0 ถึง 0.5 นิวตันเมตร
เซ็นเซอร์ความเร็วแบบออปติคัลพร้อมช่วงการวัดความเร็ว: 0 ถึง 8900 รอบต่อนาที
