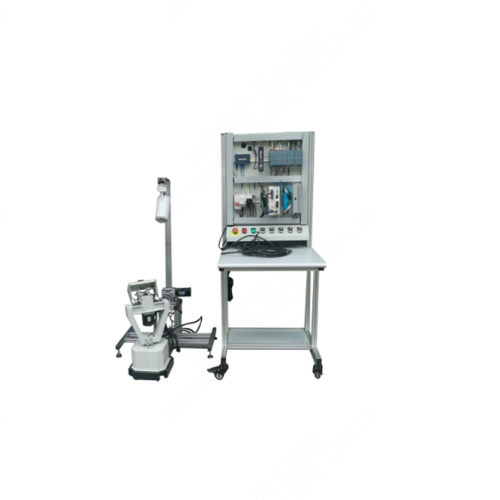

Name: อุปกรณ์ฝึกอบรมการควบคุมการเคลื่อนไหวแบบติดตามอัตโนมัติ อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมแบบต่ออายุได้
Brand: MY SHOP
SKU: SMTG399E
Availability: InStock
Rating: 5 (1 reviews)

Description

SMTG399E อุปกรณ์ฝึกอบรมการควบคุมการเคลื่อนไหวแบบติดตามอัตโนมัติ อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมแบบต่ออายุได้
1 ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้ ระบบนี้สามารถจำลองกระบวนการควบคุมการเคลื่อนที่ของการติดตามอัตโนมัติของแผงโซลาร์เซลล์ในระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ เพื่อติดตามมุมของแสงแดดโดยตรงโดยอัตโนมัติ ทำให้ผู้เรียนมีความเข้าใจเบื้องต้นเกี่ยวกับหลักการทำงานและโหมดการทำงานของระบบติดตามอัตโนมัติ แหล่งกำเนิดแสงแบบอนาล็อกถูกขับเคลื่อนด้วยมอเตอร์สเต็ปปิ้งให้เคลื่อนที่เป็นรูปโค้ง เซ็นเซอร์วัดความเข้มแสงถูกขับเคลื่อนด้วยมอเตอร์เซอร์โว และ PLC จะรวบรวมสัญญาณการเปลี่ยนแปลงความเข้มแสงแบบเรียลไทม์เพื่อควบคุมเซ็นเซอร์วัดความเข้มแสงให้ติดตามตำแหน่งของจุดที่สว่างที่สุดของแหล่งกำเนิดแสงแบบอนาล็อกอยู่เสมอ ผ่านการทดลองที่เกี่ยวข้อง ผู้เรียนสามารถพัฒนาความรู้และทักษะที่เกี่ยวข้อง ซึ่งเหมาะสมสำหรับการสอนและการประเมินทักษะการฝึกอบรมในวิชาชีพที่เกี่ยวข้องในโรงเรียนอาชีวศึกษา วิทยาลัย โรงเรียนอาชีวศึกษา และโรงเรียนเทคนิค
1.2 คุณสมบัติ
(1) แพลตฟอร์มการฝึกอบรมใช้โครงสร้างเฟรมเสาโปรไฟล์อลูมิเนียม อุปกรณ์ควบคุมทั้งหมดติดตั้งแบบเปิดรวมเข้าด้วยกัน ด้านล่างมีล้ออเนกประสงค์ แต่ละหน่วยมีความยืดหยุ่น ใช้งานง่าย และไม่เสียหายง่าย
(2) วงจรและอุปกรณ์ทดลองมีอุปกรณ์ครบครันและสามารถใช้ร่วมกันเพื่อเติมเต็มเนื้อหาการฝึกอบรมของหลักสูตรต่างๆ ได้
(3) แพลตฟอร์มการฝึกอบรมมีระบบป้องกันความปลอดภัยที่ดี
2 พารามิเตอร์ประสิทธิภาพ
(1) หน่วยควบคุมไฟฟ้า: ใช้แผงพลาสติกพ่นเหล็ก และส่วนประกอบต่างๆ ถูกยึดไว้บนพื้นผิวของแผง คุณสามารถปรับการเดินสายไฟได้ตามความต้องการ ส่วนประกอบหลัก ได้แก่ PLC, เซอร์โวไดรฟ์, สเต็ปเปอร์ไดรฟ์, แหล่งจ่ายไฟ, ไฟแสดงสถานะปุ่มควบคุม ฯลฯ
(2) ตัวโต๊ะ: โครงสร้างทำจากอลูมิเนียมอัลลอยด์ทั้งหมด มีล้อเลื่อนที่ด้านล่าง สามารถเคลื่อนย้ายและยึดได้อย่างยืดหยุ่น การเดินสายไฟภายนอกทั้งหมดเชื่อมต่อด้วยปลั๊กแบบการบิน ซึ่งสะดวกและเชื่อถือได้ ขนาดโดยรวมคือ 600*550*1500 มม. (ความยาว ความกว้าง และความสูง)
(3) แหล่งกำเนิดแสงจำลอง: โครงสร้างเฟรมโปรไฟล์อลูมิเนียม สปอตไลท์ LED ขับเคลื่อนด้วยมอเตอร์สเต็ปปิ้ง สามารถตั้งค่าความเร็วในการทำงานและตำแหน่งได้ด้วยโปรแกรม ขนาดโดยรวมคือ 670 มม.×400 มม.×1200 มม. (ความยาว ความกว้าง และความสูง)
(4) หน่วยลำแสงติดตาม: โครงสร้างเฟรมโปรไฟล์อลูมิเนียม มอเตอร์เซอร์โวสองตัวขับเคลื่อนเซ็นเซอร์รับแสงเพื่อสร้างแหล่งกำเนิดแสงติดตามการเคลื่อนไหว 2 แกน มอเตอร์เซอร์โวเป็นเซอร์โว AC และเซอร์โว DC ซึ่งสะดวกสำหรับนักเรียนในการเรียนรู้การควบคุมมอเตอร์เซอร์โวประเภทต่างๆ ขนาด 300 มม. × 250 มม. × 600 มม. (ยาว กว้าง และสูง)
(5) สภาพแวดล้อมการทำงาน:
อุณหภูมิ -10～+40℃ อุณหภูมิ ≤80℃
อากาศโดยรอบ: ไม่มีก๊าซกัดกร่อน ก๊าซไวไฟ ไม่มีฝุ่นละอองนำไฟฟ้าจำนวนมาก
(6) แหล่งจ่ายไฟ:
การใช้พลังงาน: ≤1000W
แหล่งจ่ายไฟในการทำงาน: AC220±5%
แหล่งจ่ายไฟ: ไฟฟ้ากระแสสลับเฟสเดียวสามสาย AC220±5%, 50HZ
วิธีการทำงาน: ต่อเนื่อง
(7) น้ำหนักรวม: 200 กก.

3 การกำหนดค่าระบบ
ระบบแบ่งออกเป็นสามส่วน ได้แก่ หน่วยควบคุมไฟฟ้า แหล่งกำเนิดแสงจำลองการเคลื่อนไหว และหน่วยติดตามการเคลื่อนไหวอัตโนมัติ ส่วนประกอบหลักมีดังนี้:
1) หน่วยควบคุมไฟฟ้า:
1. แผงติดตั้งไฟฟ้า 1 ชุด
2. PLC Siemens รุ่น S7-1214C 1 ชุด
3. SM-1234 Siemens 1 ชุด
4. SM-1221 Siemens 1 ชุด
5. CB-1241 Siemens 1 ชุด
6. สวิตช์เครือข่าย 4 พอร์ต 1 ชุด
7. แหล่งจ่ายไฟแบบสวิตชิ่ง DC 24V 1 ชุด
8. เซอร์โวไดรฟ์ AC 1 ชุด
9. เซอร์โวไดรฟ์ DC 1 ชุด
10. ตัวขับมอเตอร์สเต็ปเปอร์ 1 ชุด
11. เบรกเกอร์วงจรป้องกันไฟรั่ว 1 ชุด
12. เต้ารับโมดูลาร์เฟสเดียว 1 ชุด
13. สวิตช์เปลี่ยนทิศทาง 5 ชุด
14. ไฟแสดงสถานะ 2 ดวง
15. สวิตช์หยุดฉุกเฉิน 1 ชุด
16. รางนำสายไฟ 1 ชุด
2) หน่วยแหล่งกำเนิดแสงจำลอง:
1. ตัวเรือนเฟรมอลูมิเนียม 1 ชุด
2. แหล่งกำเนิดแสง LED 1 ชุด
3. มอเตอร์สเต็ปเปอร์ 1 ชุด
4. ตัวลดเกียร์มอเตอร์สเต็ปเปอร์ 1 ชุด
3) หน่วยติดตามการเคลื่อนไหวด้วยแสง:
1. โครงเหล็ก 1
2. เซ็นเซอร์แสง 1
3. มอเตอร์เซอร์โว AC 1
4. มอเตอร์เซอร์โว DC 1
5. ตัวลดเกียร์ 2
6. เซ็นเซอร์ตำแหน่ง 6
4 สามารถทำเนื้อหาการฝึกอบรมให้เสร็จสมบูรณ์ได้
(1) การทดลองเขียนโปรแกรม PLC ของ Siemens
(2) การทดลองเขียนโปรแกรมโมดูลขยายอนาล็อก PLC ของ Siemens
(3) การทดลองการสื่อสาร PLC
(4) การทดลองการตั้งค่าพารามิเตอร์และการควบคุมมอเตอร์เซอร์โว AC
(5) การทดลองการตั้งค่าพารามิเตอร์และการควบคุมมอเตอร์เซอร์โว DC
(6) การทดลองการตั้งค่าพารามิเตอร์และการควบคุมมอเตอร์สเต็ปเปอร์
(7) การทดลองเขียนโปรแกรมมอเตอร์เซอร์โว AC ควบคุมด้วย PLC
(8) การทดลองเขียนโปรแกรมมอเตอร์เซอร์โว DC ควบคุมด้วย PLC
(9) การทดลองเขียนโปรแกรมมอเตอร์สเต็ปเปอร์ ควบคุมด้วย PLC
(10) การทดลองคุณลักษณะของเซ็นเซอร์แสง
(11) การทดลองเขียนโปรแกรมควบคุมการเคลื่อนที่แกนเดียว
(12) การทดลองเขียนโปรแกรมควบคุมการเคลื่อนที่สองแกน
(13) การทดลองควบคุมการเคลื่อนที่แบบติดตามอัตโนมัติ
