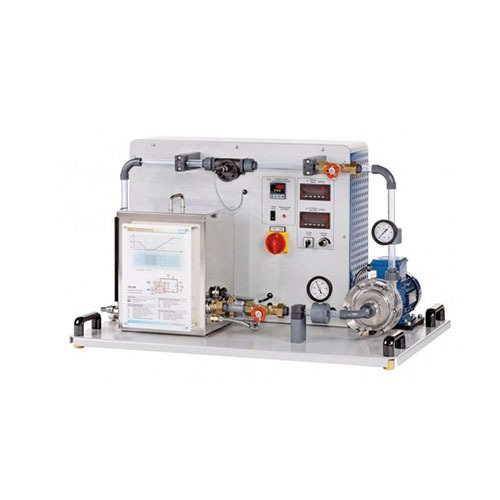

การเกิดโพรงอากาศในระบบฝึกอบรมปั๊ม อุปกรณ์ฝึกอบรมวิศวกรรมของไหล อุปกรณ์การศึกษา อุปกรณ์ฝึกอบรมอาชีวศึกษา

SMTF1031 การเกิดโพรงอากาศในระบบฝึกอบรมปั๊ม อุปกรณ์ฝึกอบรมวิศวกรรมของไหล อุปกรณ์การศึกษา อุปกรณ์ฝึกอบรมอาชีวศึกษา
ระบบควรครอบคลุมวัตถุประสงค์การฝึกอบรมต่อไปนี้:
การแสดงภาพผลกระทบของการเกิดโพรงอากาศในปั๊มโปร่งใส
การตรวจสอบการเกิดโพรงอากาศ
การทำความคุ้นเคยกับอิทธิพลของการเกิดโพรงอากาศ
อิทธิพลของความเร็ว แรงดันขาเข้า อัตราการไหล และอุณหภูมิที่มีผลต่อการเกิดโพรงอากาศ
ข้อกำหนดทางเทคนิคขั้นต่ำที่จำเป็น (เทียบเท่าหรือดีกว่า):
ควรมีตัวเรือนปั๊มและท่อโปร่งใสที่ด้านขาเข้า
ใบพัดเปิดเพื่อสังเกตใบพัดระหว่างการทำงาน
ความเร็วปั๊มที่ปรับได้โดยใช้ตัวแปลงความถี่
การควบคุมอุณหภูมิควรทำผ่านเครื่องทำความร้อน และการระบายความร้อนภายนอกควรทำผ่านระบบจ่ายน้ำ

โรตามิเตอร์สำหรับวัดอัตราการไหล
ควรมีมาโนมิเตอร์เพื่อแสดงแรงดันที่ด้านทางเข้าและทางออกของปั๊ม
จอแสดงผลแบบดิจิทัลแสดงความเร็ว อุณหภูมิน้ำที่ไหลกลับ และอัตราการไหล
วงจรน้ำปิด
ปั๊มหอยโข่งพร้อมมอเตอร์ขับเคลื่อน กำลังไฟ: 0.35 กิโลวัตต์ ความเร็ว: 520 ถึง 3250 รอบต่อนาที อัตราการไหลสูงสุด: 60 ลิตร/นาที และเฮดสูงสุด: 14 เมตร
ถัง: 20 ลิตร
ฮีตเตอร์: 2 กิโลวัตต์
ช่วงการวัดแรงดันขาเข้า: -1 ถึง 0 บาร์
ช่วงการวัดแรงดันขาออก: 0 ถึง 1.5 บาร์
ช่วงการวัดอุณหภูมิ: 0 ถึง 100°C
ช่วงการวัดอัตราการไหล: 10 ถึง 133 ลิตร/นาที
