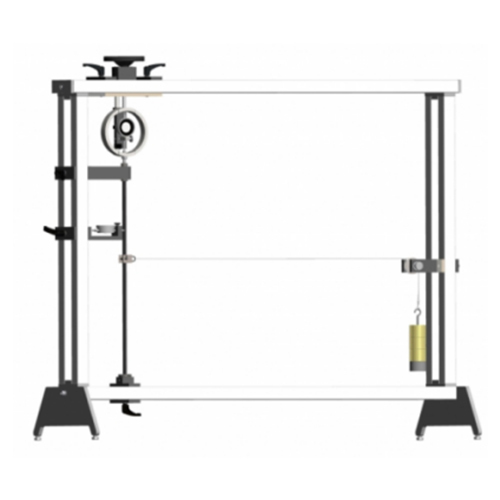

SMTM2028 อุปกรณ์ฝึกสอนกลศาสตร์การโก่งงอของเสา อุปกรณ์การเรียนการสอนI. ภาพรวม
อุปกรณ์นี้ใช้สำหรับศึกษาการโก่งงอของโครงสร้างภายใต้แรงกด ต้องใช้ร่วมกับโครงยึดโครงสร้างอเนกประสงค์ (จัดจำหน่ายแยกต่างหาก)
อุปกรณ์นี้เหมาะสำหรับภาควิชาวิศวกรรมเครื่องกลหรือวิศวกรรมกลศาสตร์ในมหาวิทยาลัย สำหรับวิชากลศาสตร์เชิงทฤษฎีและประยุกต์ กลศาสตร์วิศวกรรม กลศาสตร์ของแข็ง และวิชาอื่นๆ ที่เกี่ยวข้องกับกลศาสตร์
โครงด้านบนมีสกรูรับน้ำหนักซึ่งดันตัวรองรับโครงสร้างทรงกระบอกที่เลื่อนอยู่ในบูช โครงด้านล่างมีเซลล์รับน้ำหนักและตัวรองรับโครงสร้างทรงกระบอกในเบ้า
โครงสร้างแต่ละชิ้นมีเงื่อนไขปลายแบบคมมีดหรือแบบฝัง การอ่านค่าแรงกดทำได้โดยใช้ตัวบ่งชี้ แรงกดด้านข้างเล็กน้อยจะถูกส่งผ่านรอกและที่แขวนน้ำหนัก ตัวบ่งชี้แบบหน้าปัดจะวัดการโก่งตัวด้านข้าง
คู่มือการใช้งานรวมอยู่ด้วย
II. ข้อมูลทางเทคนิค
โครงสร้าง: อลูมิเนียม
ฐานด้านล่างมีแผ่นยางปรับระดับได้เพื่อปรับความสูง
น้ำหนักรวมน้อยกว่า 200 กก.
สภาพแวดล้อมการทำงาน: -10℃~40℃ ความชื้น <85%
III. การทดลองทั่วไป
ภาระการโก่งงอของออยเลอร์
ความสัมพันธ์ระหว่างความยาวของคานและภาระการยุบตัว
ความสัมพันธ์ระหว่างเงื่อนไขการยึดปลายแบบต่างๆ และภาระการยุบตัว
ลักษณะการโก่งตัวและรูปทรงการโก่งตัวภายใต้เงื่อนไขการยึดปลายแบบต่างๆ
