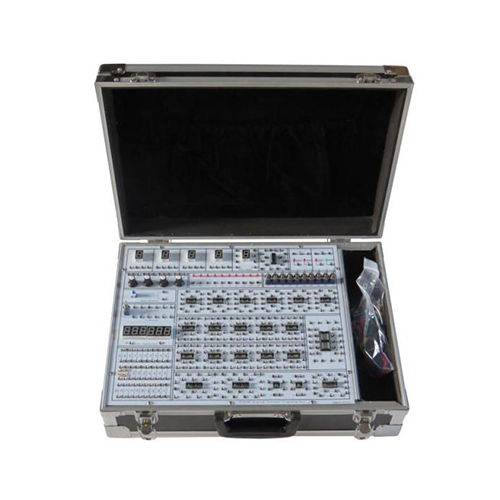

SMTE280 กล่องทดลองอิเล็กทรอนิกส์ดิจิทัล อุปกรณ์ห้องปฏิบัติการไฟฟ้า อุปกรณ์การสอน อุปกรณ์การเรียนการสอน
1. แนะนำผลิตภัณฑ์:
เครื่องเรียนรู้วงจรไฟฟ้าดิจิทัลนี้มีแหล่งสัญญาณหลากหลาย ด้านหน้าพิมพ์ตัวอักษรสำหรับต่อสาย ด้านหลังติดตั้งชิ้นส่วน แหล่งสัญญาณทั้งหมดประกอบด้วยชิป CPLD และแผงวงจรสองด้าน ชิ้นส่วนทั้งหมดใช้วัสดุคุณภาพสูง ช่วยเพิ่มคุณภาพของเครื่องโดยรวม เนื่องจากชิ้นส่วนติดตั้งอยู่ด้านหลัง จึงช่วยลดและหลีกเลี่ยงความเสียหายที่เกิดจากมนุษย์ได้
คุณลักษณะของผลิตภัณฑ์: ใช้งานง่าย ทนทาน เหมาะสำหรับโครงการทดลอง สามารถทำการทดลองจำลองดิจิทัลต่างๆ ได้ง่าย ผลิตภัณฑ์นี้เหมาะสำหรับการสอนเทคนิคอิเล็กทรอนิกส์ในสถาบันอุดมศึกษาและโรงเรียนอาชีวศึกษาต่างๆ
2. ส่วนประกอบของระบบ
1) แหล่งจ่ายไฟ: อินพุต AC: 220V±10%, 50HZ
เอาต์พุต DC: ±12V/200mA, 5V/2A
2) วงจรไฟฟ้าแบบพัลส์เดี่ยวสองกลุ่ม: สามารถส่งออกพัลส์บวกและลบพร้อมกันได้ แอมพลิจูดของพัลส์อยู่ในระดับไฟฟ้า TTL
3) พัลส์ต่อเนื่องหนึ่งกลุ่ม: เอาต์พุตเป็นระดับไฟฟ้า TTL
แหล่งกำเนิดพัลส์ความถี่คงที่: 1HZ, 1KHZ, 10KHZ, 100KHZ, 1MHZ
4) เครื่องวัดความถี่ดิจิทัลความแม่นยำสูงหกบิต ช่วงการวัด: 0-9.9999MHZ ข้อผิดพลาด <1HZ (ออกแบบโดยชิป CPLD)
5) เอาต์พุตและการแสดงผลระดับลอจิก
A สวิตช์ระดับลอจิกอิสระแปดบิต: สามารถส่งออกระดับไฟฟ้า “0”, “1” (เป็นลอจิกบวก)
B ระดับไฟฟ้าลอจิกที่ประกอบด้วย LED สีแดงแปดบิตและวงจรขับไฟฟ้า
6) จอแสดงผลหลอดนิกซี
A วงจรแสดงผลการถอดรหัสรหัส BCD สี่บิตที่ประกอบด้วยหลอดนิกซี LED
B หลอดนิกซีแปดส่วนหนึ่งบิต ขาต่อออกมาทั้งหมด ใช้สำหรับการทดลองหลอดนิกซี
7) ซ็อกเก็ตรูวงกลม 21 อัน มีให้เลือกทั้งแบบ 8 แกน 14 แกน 16 แกน 20 แกน 28 แกน และอื่นๆ สามารถใช้กับชิป IC ได้หลากหลายชนิด
8) โพเทนชิออมิเตอร์ปรับค่าความต้านทานได้ 4 ตัว
9) ตัวต้านทาน-ตัวเก็บประจุขนาดมาตรฐาน 30 ตัว

3 โครงงานทดลองที่แนะนำ
1) การทดสอบพารามิเตอร์และการใช้งานวงจรลอจิกเกตแบบ TTL
2) การทดสอบวงจรลอจิกเกตแบบ CMOS
3) การทดลองฟังก์ชันลอจิกของวงจรไฟฟ้าเกต
4) การทดสอบส่วนประกอบฟังก์ชันลอจิกแบบผสมทั่วไป
5) การทดลองวงจร Half Adder, Full Adder และการดำเนินการทางลอจิก
6) วงจรลงคะแนนเสียงเจ็ดคนและวงจรตรวจจับกรุ๊ปเลือด
7) การทดสอบฟังก์ชันทริกเกอร์
8) การทดสอบฟังก์ชันลอจิกทริกเกอร์ JK และ D และพารามิเตอร์หลัก
9) ทริกเกอร์เอาต์พุตสามสถานะและแลตช์
10) การทดลองตัวนับระบบไบนารีแบบอะซิงโครไนซ์
11) การทดลองตัวนับระบบไบนารีแบบซิงโครไนซ์
12) การทดสอบฟังก์ชันรีจิสเตอร์เลื่อน
13) การทดลองวงจรไฟฟ้าการนับ การถอดรหัส และการแสดงผล
14) วงจรไฟฟ้าแบบ 555 และการประยุกต์ใช้งาน
15) การสร้างคลื่นและทริกเกอร์แบบโมโนสเตบิลิตี้
16) การออกแบบตัวตรวจจับลำดับ
17) ตัวควบคุมสัญญาณไฟจราจรแบบแมนนวล
18) การออกแบบนาฬิกาอิเล็กทรอนิกส์ดิจิทัล
19) เครื่องวัดความถี่ดิจิทัล
20) ไฟท้ายรถยนต์ การทดลองควบคุมแสง
