No.AFT126
AFT126 การติดตั้งน้ำดื่ม การสาธิต การฝึกอบรมเชิงปฏิบัติการ โรงเรียน การฝึกอบรมในห้องปฏิบัติการ อุปกรณ์ห้องปฏิบัติการความร้อน
ขนาด
2150มม.*965มม.*2170มม.
น้ำหนัก
<200 กก.
  • การติดตั้งน้ำดื่ม การสาธิต การฝึกอบรมเชิงปฏิบัติการ โรงเรียน การฝึกอบรมในห้องปฏิบัติการ อุปกรณ์ห้องปฏิบัติการความร้อน

Description

AFT126 การติดตั้งน้ำดื่ม การสาธิต การฝึกอบรมเชิงปฏิบัติการ โรงเรียน การฝึกอบรมในห้องปฏิบัติการ อุปกรณ์ห้องปฏิบัติการความร้อน
I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม

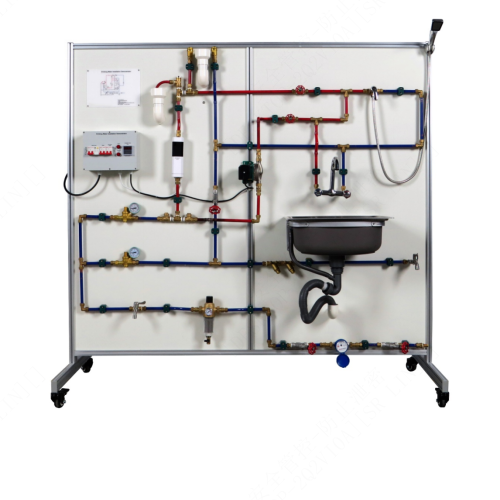

อุปกรณ์การสอนระบบน้ำประปาสำหรับครัวเรือนนี้ออกแบบมาสำหรับสถาบันการศึกษา สถาบันฝึกอบรม และผู้ใช้งานตามบ้าน มีวัตถุประสงค์เพื่อสาธิตกระบวนการบำบัดและจ่ายน้ำประปาสำหรับครัวเรือนทั้งหมดในรูปแบบที่ใช้งานง่ายและโต้ตอบได้ อุปกรณ์นี้รวมโมดูลต่างๆ ไว้ด้วยกัน เช่น ระบบจ่ายน้ำประปาและระบบจ่ายน้ำประปา ซึ่งสามารถสอนความรู้ที่เกี่ยวข้องกับระบบน้ำประปาสำหรับครัวเรือนได้อย่างครอบคลุมและเป็นระบบ และพัฒนาทักษะการปฏิบัติของนักเรียน
1.2 คุณสมบัติ
1. ผลิตภัณฑ์มีรูปลักษณ์ที่สวยงาม โดดเด่นด้วยสีสันที่หลากหลาย หลักการที่ชัดเจนและกระชับ
2. อุปกรณ์ประกอบด้วยโครงอะลูมิเนียมโปรไฟล์ แผงทำจากแผ่นอะลูมิเนียมผสมพลาสติก อุปกรณ์การทดลองทั้งหมดติดตั้งบนแผ่นอะลูมิเนียมผสมพลาสติกเพื่ออำนวยความสะดวกในการสังเกตการทดลอง
3. ชิ้นส่วนไฟฟ้าติดตั้งอยู่ภายในกล่องกันน้ำเพื่อความปลอดภัยและความน่าเชื่อถือของการทดลอง
II. พารามิเตอร์ประสิทธิภาพ
2.1 พารามิเตอร์ทางเทคนิค
พารามิเตอร์แหล่งจ่ายไฟ: AC220V
พารามิเตอร์รีเลย์เวลา: AC220V; การควบคุมวงจร 0.1S-99H
พารามิเตอร์ความปลอดภัยด้านอุณหภูมิและแรงดัน: 90℃/0.6Mpa
พารามิเตอร์ปั๊ม: กำลังไฟ 105 วัตต์; แรงดันไฟฟ้า AC220V; อัตราการไหล 50 ลิตร/นาที; ระยะส่ง 6 เมตร
พารามิเตอร์เครื่องทำความร้อน: 3500 วัตต์
สภาพแวดล้อมการทำงาน: อุณหภูมิแวดล้อม: 10℃~30℃ ความชื้นสัมพัทธ์ <75% (25℃)
2.2 ขนาดและน้ำหนัก
ขนาด: 2150 มม. * 965 มม. * 2170 มม.
น้ำหนัก: <200 กก.

III. รายการส่วนประกอบและรายละเอียดเบื้องต้น
3.1 ส่วนประกอบหลัก
หมายเลข
ชื่อ
1 วาล์วควบคุมอัตราการไหลเข้า
2 มาตรวัดน้ำ
3 ตัวควบคุมแรงดันตัวกรอง
4 ก๊อกน้ำ
5 วาล์วลดแรงดัน
6 วาล์วตรวจสอบ
7 เครื่องทำน้ำอุ่น
8 ปั๊มน้ำ
9 วาล์วนิรภัย
10 วาล์วนิรภัยสำหรับท่อระบายน้ำเข้า
11 วาล์วไอเสีย
12 วาล์วไอเสียสำหรับท่อระบายน้ำเข้า
13 วาล์วประตูควบคุม
14 วาล์วผสมควบคุมเดี่ยว
15 วาล์วผสมควบคุมคู่
16 ฝักบัว
17 วาล์วแยก
18 ถังเก็บน้ำ
19 ท่อระบายน้ำถังเก็บน้ำ
20 ท่อระบายน้ำถังเก็บน้ำ ทางเข้า
3.2 ส่วนประกอบไฟฟ้า
หมายเลข
ชื่อ
1 เบรกเกอร์วงจรไฟฟ้าหลัก
2 เบรกเกอร์วงจรเครื่องทำน้ำอุ่น
3 เบรกเกอร์วงจรปั๊มน้ำ
4 ไฟแสดงสถานะการทำงาน
5 ไฟแสดงสถานะการทำงานของปั๊มน้ำ
6 รีเลย์ตั้งเวลา
IV. รายการการกำหนดค่าผลิตภัณฑ์
หมายเลข    ชื่อ    จำนวน
1  ปั๊มน้ำ    1
2  วาล์วมุม    3
3  วาล์วประตู    2
4  เครื่องทำน้ำอุ่น    1
5  วาล์วผสมควบคุมเดี่ยว    1
6  ฝักบัว    1
7  วาล์วผสมควบคุมคู่    1
8  ถังเก็บน้ำ    1
9  ก๊อกน้ำ    2
10  วาล์วควบคุมแรงดันตัวกรอง    1
11  วาล์วลดแรงดัน    2
12  มิเตอร์น้ำ    1
13  วาล์วแยก    2
14  วาล์วตรวจสอบ    2
15  เบรกเกอร์ 3
16 รีเลย์เวลา 1
V. รายการการทดลอง
การทดลองที่ 1 การต่อท่อ
การทดลองที่ 2 การใช้มาตรวัดน้ำ
การทดลองที่ 3 การใช้เครื่องทำน้ำอุ่นจำลอง
การทดลองที่ 4 การใช้วาล์วผสมควบคุมคู่
การทดลองที่ 5 การใช้วาล์วผสมควบคุมเดี่ยว
