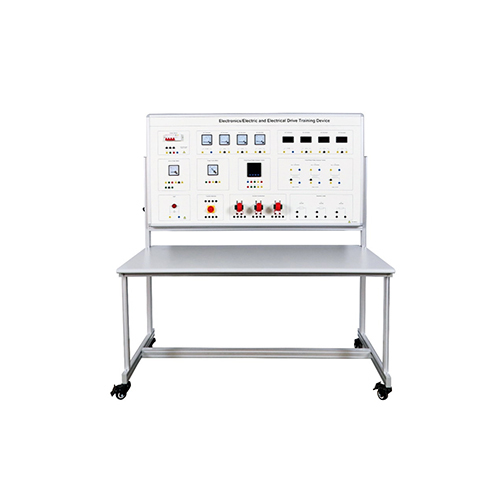

SMTE2510 อุปกรณ์ฝึกอบรมด้านอิเล็กทรอนิกส์/ไฟฟ้าและระบบขับเคลื่อนไฟฟ้า อุปกรณ์ห้องปฏิบัติการไฟฟ้า อุปกรณ์การเรียนการสอน อุปกรณ์ฝึกอบรมวิชาชีพ
1. บทนำผลิตภัณฑ์
1.1 คำอธิบายผลิตภัณฑ์
อุปกรณ์ฝึกอบรมด้านอิเล็กทรอนิกส์/ไฟฟ้าและระบบขับเคลื่อนไฟฟ้า เป็นอุปกรณ์การเรียนการสอนเชิงปฏิบัติการที่ออกแบบมาสำหรับวิทยาลัยและโรงเรียนอาชีวศึกษา ได้รับการพัฒนาอย่างพิถีพิถันโดยการรวมข้อดีของผลิตภัณฑ์ที่คล้ายคลึงกันทั้งในและต่างประเทศ
อุปกรณ์ฝึกอบรมนี้รวมเอาอิเล็กทรอนิกส์กำลังและการแปลงสารกึ่งตัวนำเข้าไว้ด้วยกัน สามารถตอบสนองความต้องการด้านการเรียนการสอนเชิงปฏิบัติการของหลักสูตรที่เกี่ยวข้องในโรงเรียนต่างๆ ได้แก่ "การวิเคราะห์วงจร" และ "พื้นฐานทางไฟฟ้า"  แต่ละโมดูลการทดลองใช้โครงสร้างแบบแยกส่วน แผงส่วนประกอบเป็นแบบแผนภาพ เส้นสายชัดเจน งานของแต่ละโมดูลชัดเจน และสะดวกในการใช้งานและบำรุงรักษา
1.2 คุณสมบัติของผลิตภัณฑ์
ความสามารถในการปรับตัวสูง: สามารถตอบสนองความต้องการด้านการเรียนการสอนเชิงปฏิบัติการของหลักสูตรต่างๆ ในโรงเรียนต่างๆ ได้  ความลึกและความกว้างของเนื้อหาการทดลองสามารถปรับเปลี่ยนได้อย่างยืดหยุ่นตามความต้องการในการสอน ทำให้เกิดการผสมผสานอย่างลงตัวระหว่างการเผยแพร่ความรู้และการพัฒนาทักษะ
ชุดอุปกรณ์ครบครัน: ตั้งแต่แหล่งจ่ายไฟพิเศษและส่วนประกอบการทดลองอื่นๆ ไปจนถึงสายไฟพิเศษสำหรับการเชื่อมต่อการทดลอง ประสิทธิภาพและคุณสมบัติของส่วนประกอบที่รองรับนั้นสอดคล้องกับความต้องการของการทดลองอย่างใกล้ชิด
ความปลอดภัยสูง: เครื่องมือวัดแต่ละชิ้นมีฟังก์ชันการป้องกันที่เชื่อถือได้ ปลอดภัยและเชื่อถือได้ในการใช้งาน ทำให้มั่นใจได้ถึงความปลอดภัยของผู้ปฏิบัติงาน
2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิค
อินพุตสามเฟสห้าสาย: 380V±10%, 60Hz,
กระแสป้องกันการรั่วไหล 30mA, แรงดันป้องกันการรั่วไหล 36V
กำลังไฟรวม 1.5kVA
2.2 ขนาดและน้ำหนัก
ขนาด: 1600 มม. x 700 มม. x 1727 มม.
น้ำหนัก: 140 กก.

3. ชื่อส่วนประกอบและฟังก์ชันของผลิตภัณฑ์
3.1 ตัวเครื่องหลักของผลิตภัณฑ์
ลำดับ    ชื่อ
1    เบรกเกอร์วงจร
2    โวลต์มิเตอร์ AC
3    แอมมิเตอร์ AC
4    โวลต์มิเตอร์ AC
5    แอมมิเตอร์ AC
6    มิเตอร์วัดกำลังไฟฟ้าจริง
7    มิเตอร์วัดตัวประกอบกำลัง
8    มิเตอร์มัลติฟังก์ชันสามเฟส
9    หม้อแปลงไฟฟ้า
10    ไฟแสดงสถานะโหลด
11    สวิตช์
12    หม้อแปลงกระแส
13    โหลดตัวต้านทาน
3.2 อุปกรณ์เสริมของผลิตภัณฑ์
ลำดับ    ชื่อ
1    สายไฟความปลอดภัย 4 มม. (สีดำ)
2    สายไฟความปลอดภัย 4 มม. (สีเขียว)
3    สายไฟความปลอดภัย 4 มม. (สีน้ำเงิน)
4    สายไฟความปลอดภัย 4 มม. (สีแดง)
5    สายไฟความปลอดภัย 4 มม. (สีเหลือง)
6    ฟิวส์
4. รายการส่วนประกอบของผลิตภัณฑ์
ลำดับ    ชื่อ    จำนวน
1    เบรกเกอร์วงจร    1
2    โวลต์มิเตอร์ AC    2
3    แอมมิเตอร์ AC    6
4    มิเตอร์วัดกำลังไฟฟ้าจริง    1
5    มิเตอร์วัดตัวประกอบกำลัง    1
6    มิเตอร์มัลติฟังก์ชันสามเฟส    1
7    หม้อแปลงไฟฟ้า    3
8    ไฟแสดงสถานะโหลด    1
9    สวิตช์    1
10    หม้อแปลงกระแส    3
11    โหลดตัวต้านทาน    3
12    สายไฟความปลอดภัย 4 มม. (สีดำ)    5
13    สายไฟความปลอดภัย 4 มม. (สีเขียว)    5
14    สายไฟความปลอดภัย 4 มม. (สีน้ำเงิน)    5
15    สายไฟความปลอดภัย 4 มม. (สีแดง)    5
16    สายไฟความปลอดภัย 4 มม. (สีเหลือง)    5
17    ฟิวส์    10
5. รายการการทดลองการเรียนรู้ของผลิตภัณฑ์
(1) การทดลองทดสอบมิเตอร์มัลติฟังก์ชันสามเฟส
(2) การทดลองทดสอบแอมมิเตอร์และโวลต์มิเตอร์
(3) การทดลองทดสอบมิเตอร์วัดกำลังไฟฟ้าจริง
(4) การทดลองทดสอบมิเตอร์วัดตัวประกอบกำลัง
