Name: การแปลงพลังงานในโรงไฟฟ้าพลังงานลม อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
Brand: MY SHOP
SKU: SMTG1014
Availability: InStock
Rating: 5 (1 reviews)

Description

SMTG1014 การแปลงพลังงานในโรงไฟฟ้าพลังงานลม อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม

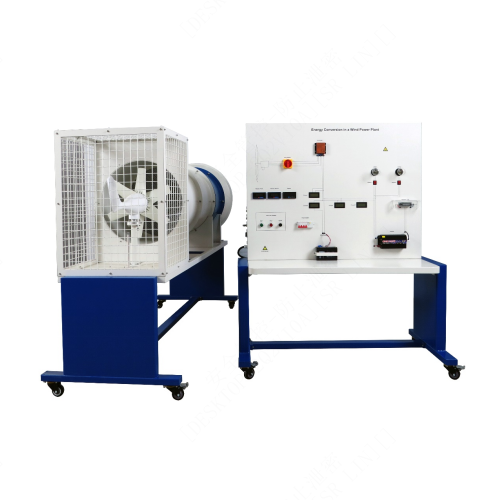

ชุดทดลองประกอบด้วยอุโมงค์ลมและหน่วยควบคุม อุโมงค์ลมมีโรงไฟฟ้าพลังงานลมขนาดห้องปฏิบัติการและพัดลมแกนหมุน ใบพัดและเครื่องกำเนิดไฟฟ้าเป็นองค์ประกอบหลักของโรงไฟฟ้าพลังงานลม หน่วยควบคุมประกอบด้วยองค์ประกอบควบคุมของพัดลมแกนหมุน ส่วนประกอบสำหรับการจัดเก็บพลังงานไฟฟ้า และอุปกรณ์ไฟฟ้า
พัดลมแกนหมุนสร้างกระแสลมที่จำเป็นในการทำให้ใบพัดของโรงไฟฟ้าพลังงานลมหมุน ตัวปรับทิศทางลมช่วยให้มั่นใจได้ว่ากระแสลมมีความสม่ำเสมอและมีความปั่นป่วนต่ำ เครื่องกำเนิดไฟฟ้าแปลงพลังงานจลน์ของใบพัดเป็นพลังงานไฟฟ้า พลังงานไฟฟ้าจะถูกป้อนเข้าสู่ระบบอิสระที่ไม่เชื่อมต่อกับโครงข่ายไฟฟ้าหลัก ตัวควบคุมการชาร์จในแบตเตอรี่จะจัดเก็บพลังงานไฟฟ้าไว้ชั่วคราว พลังงานไฟฟ้าสามารถใช้กับอุปกรณ์ไฟฟ้าได้ สามารถใช้หลอดไฟสองดวงเป็นอุปกรณ์ไฟฟ้า หรืออาจเชื่อมต่ออุปกรณ์ไฟฟ้าภายนอก (เช่น เครื่องทำความร้อน) ก็ได้ ไม่มีระบบสำหรับการป้อนเข้าสู่โครงข่ายไฟฟ้าสาธารณะ ความเร็วลมจะเปลี่ยนแปลงได้โดยการปรับความเร็วของพัดลม ค่าที่วัดได้ต่อไปนี้จะถูกบันทึกไว้: ความเร็วลมก่อนและหลังใบพัด ความเร็วรอบใบพัด แรงดันไฟฟ้า และกระแสไฟฟ้า ค่าที่วัดได้จะแสดงผลผ่านจอแสดงผลดิจิทัล การแปลงพลังงานในพัดลมแกนหมุนในโรงไฟฟ้าพลังงานลม
1.2 คุณสมบัติ
1. ผลิตภัณฑ์มีประสิทธิภาพด้านความปลอดภัยทางไฟฟ้าที่ดีเยี่ยม และใช้การออกแบบการป้องกันที่ดีเยี่ยมและความน่าเชื่อถือในการต่อสายดิน
2. การออกแบบผลิตภัณฑ์สวยงามและเรียบง่าย
3. ผลิตภัณฑ์ใช้วัสดุที่แข็งแรงทนทานและป้องกันการกัดกร่อน ช่วยยืดอายุการใช้งานของผลิตภัณฑ์ได้อย่างมาก
4. ผลิตภัณฑ์มีโมดูลทดลองที่หลากหลายและสามารถทำงานทดสอบภายใต้เงื่อนไขต่างๆ ได้
II. พารามิเตอร์ประสิทธิภาพ
2.1 พารามิเตอร์ทางเทคนิค
พารามิเตอร์แหล่งจ่ายไฟ: ไฟฟ้ากระแสสลับ 3 เฟส 5 สาย 380V
ปริมาณการไหลสูงสุด: 5m³/s
กำลังสูงสุด: 1.5kW โรเตอร์: Ø 510mm เครื่องกำเนิดไฟฟ้า
กำลังเอาต์พุตสูงสุด: 60W
แรงดันไฟฟ้า: 12VDC
กระแสไฟชาร์จสูงสุด: 5A แบตเตอรี่
แรงดันไฟฟ้า: 12VDC
ความจุ: 8Ah โหลดพลังงาน (หลอดไฟ)
แรงดันไฟฟ้า: 12VDC
กำลังไฟ: 55W ต่อดวง ช่วงการวัด
ความเร็วลม: 1…40m/s (กดปุ่มอินเวอร์เตอร์เพื่อเริ่ม)
ความเร็ว: 0…3000min⁻¹
แรงดันไฟฟ้า: 0…20VDC
กระแสไฟ: -25…25A; 0…32A V, 50Hz, 3 เฟส; 400V, 60Hz, 3 เฟส 230V, 60Hz, 3 เฟส 400; UL/CSA
สภาพแวดล้อมการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃ ความชื้นสัมพัทธ์ < 85% (25℃)
2.2 ขนาดและน้ำหนัก
ขนาด 1: 2630 มม. x 910 มม. x 1700 มม.
น้ำหนัก 1: <340 กก.
ขนาด 2: 1480 มม. x 820 มม. x 1810 มม.
น้ำหนัก 2: <192 กก.

III. รายการส่วนประกอบและคำแนะนำโดยละเอียด
3.1 ส่วนประกอบหลัก
หมายเลข ชื่อ
1 ตาข่ายป้องกัน
2 แผ่นควบคุมการไหล
3 กังหันลม
4 เครื่องวัดความเร็วลม
5 พัดลมแกนหมุน
6 แท่นทดสอบ
7 ล้อเลื่อนอเนกประสงค์
3.2 ส่วนประกอบไฟฟ้า
หมายเลข ชื่อ
1 ตัวควบคุมกังหันลม
2 สวิตช์โหลด
3 หลอดไฟโหลด
4 โวลต์มิเตอร์
5 แอมมิเตอร์
6 เครื่องวัดความเร็วลมด้านหน้า
7 เครื่องวัดความเร็วลมด้านหลัง
8 เครื่องวัดความเร็วรอบ
9 เบรกเกอร์วงจรพร้อมอุปกรณ์ป้องกันไฟรั่ว
10 เครื่องทำความร้อน
11 อินเวอร์เตอร์
12 แบตเตอรี่
13 ปุ่มสตาร์ทอินเวอร์เตอร์
14ปุ่มหยุดอินเวอร์เตอร์
15 ปุ่มปรับความเร็ว
16 ช่องต่อเครื่องวัดความเร็วลมด้านหน้า
17 ช่องต่อเครื่องวัดความเร็วลมด้านหลัง
18 สายไฟ
19 ช่องต่อเอาต์พุตกังหันลม
3.3 อุปกรณ์เสริม หมายเลขชิ้นส่วน ชื่อ
1 เครื่องชาร์จแบตเตอรี่
IV. รายการส่วนประกอบผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 ตาข่ายป้องกัน 1
2 แผ่นปรับสมดุลกระแส 1
3 กังหันลม 1
4 เครื่องวัดความเร็วลม 2
5 พัดลมแกนหมุน 1
6 แท่นทดสอบ 1
7 ล้อเลื่อนอเนกประสงค์ 8
8 ตัวควบคุมกังหันลม 1
9 สวิตช์โหลด 1
10 หลอดไฟ 2
11 โวลต์มิเตอร์ 2
12 แอมมิเตอร์ 2
13 เครื่องวัดความเร็วลมด้านหน้า 1
14 เครื่องวัดความเร็วลมด้านหลัง 1
15 เครื่องวัดรอบ 1
16 เบรกเกอร์วงจรพร้อมอุปกรณ์ป้องกันไฟรั่ว 1
17 เครื่องทำความร้อน 1
18 อินเวอร์เตอร์ 1
19 แบตเตอรี่ 1
20 ปุ่มสตาร์ทอินเวอร์เตอร์ 1
21 ปุ่มหยุดอินเวอร์เตอร์ 1
22 ปุ่มปรับความเร็ว 1
23 เครื่องชาร์จแบตเตอรี่ 1
V. รายการทดลอง
การทดลองที่ 1 ฟังก์ชันและหลักการควบคุมความเร็วของแกนอุโมงค์ลม พัดลมแบบไหลเวียน
การทดลองที่ 2 การทดลองชาร์จแบตเตอรี่ด้วยกังหันลม
การทดลองที่ 3 การทดลองให้แสงสว่างเมื่อกังหันลมทำงาน
การทดลองที่ 4 การทดลองจำลองการให้ความร้อนเมื่อกังหันลมทำงาน
