SMTH027 อุปกรณ์การสอนทางเทคนิคเกี่ยวกับการถ่ายเทความร้อนบนพื้นผิวขยาย อุปกรณ์สาธิต อุปกรณ์ห้องปฏิบัติการถ่ายเทความร้อน
คุณสมบัติ
• หนึ่งในสี่การทดลองเสริมสำหรับชุดอุปกรณ์ทดลองการถ่ายเทความร้อน
• ติดตั้งบนชุดอุปกรณ์ทดลองการถ่ายเทความร้อนได้อย่างรวดเร็วและง่ายดาย และการเชื่อมต่อท่อน้ำมีตัวเชื่อมต่อแบบรวดเร็วที่ปิดผนึกได้เองโดยไม่ต้องใช้เครื่องมือ
• แสดงให้เห็นว่าแท่งยาวและบางนำความร้อนได้อย่างไร และความร้อนสูญเสียไปอย่างไรเนื่องจากการแผ่รังสีและการพาความร้อน
• แผนภาพที่ชัดเจนพิมพ์อยู่บนแผ่นฐานช่วยให้นักเรียนเข้าใจได้ง่าย
• ตัวอย่างเชิงปฏิบัติที่เหมาะสมของการถ่ายเทความร้อนแบบผสมผสาน
• เครื่องทำความร้อนแรงดันต่ำที่ปลอดภัยพร้อมระบบตัดไฟเมื่ออุณหภูมิสูงเกิน

คำอธิบาย

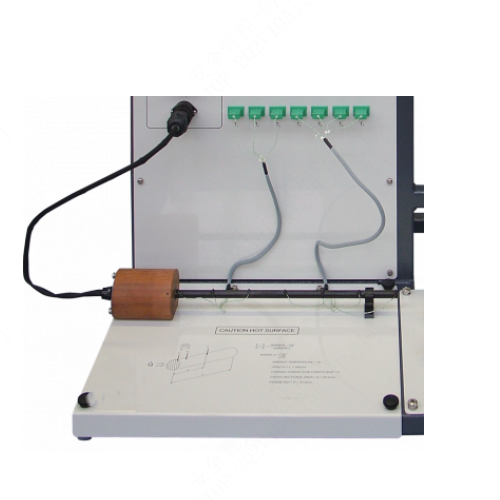

การทดลองนี้ใช้แท่งโลหะแข็งบางที่มีตัวทำความร้อนไฟฟ้า (แหล่งความร้อน) อยู่ที่ปลายด้านหนึ่ง ติดตั้งอยู่บนแผ่นฐานที่มีแผนผังการจัดวางการทดลองที่ชัดเจน แท่งโลหะเคลือบสีดำด้านเพื่อให้ค่าการแผ่รังสีคงที่และคาดการณ์ได้ เทอร์โมคัปเปิลวัดอุณหภูมิตามพื้นผิวของแท่งโลหะในระยะห่างเท่าๆ กัน
ตัวทำความร้อนไฟฟ้าและเทอร์โมคัปเปิลเชื่อมต่อกับซ็อกเก็ตบนชุดฐานการทดลองการถ่ายเทความร้อน ความร้อนนำพาไปตามแท่งโลหะและถ่ายเทไปยังสภาพแวดล้อมโดยรอบโดยการพาความร้อนตามธรรมชาติและการแผ่รังสี นักเรียนใช้ผลการทดสอบเบื้องต้นเพื่อคาดการณ์อุณหภูมิและการไหลของความร้อนตามแท่งโลหะ
ผลลัพธ์การเรียนรู้
• เพื่อสาธิตวิธีการถ่ายเทความร้อนจากพื้นผิวของแท่งหรือแท่งโลหะแข็ง
• เพื่อสาธิตอุณหภูมิและการไหลของความร้อนผ่านแท่งโลหะแข็งไปยังสิ่งแวดล้อม
หน่วยพื้นฐานที่จำเป็น
• หน่วยพื้นฐานการทดลองการถ่ายเทความร้อน
เงื่อนไขการทำงาน
สภาพแวดล้อมการทำงาน:
ห้องปฏิบัติการ
ช่วงอุณหภูมิการจัดเก็บ:
–25°C ถึง +55°C (เมื่อบรรจุเพื่อการขนส่ง)
ช่วงอุณหภูมิการทำงาน:
+5°C ถึง +40°C
ช่วงความชื้นสัมพัทธ์ในการทำงาน:
80% ที่อุณหภูมิ < 31°C ลดลงอย่างเป็นเส้นตรงเหลือ 50% ที่ 40°C
- แท่งทรงกระบอก ทองเหลือง เส้นผ่านศูนย์กลาง 10 มม. ยาว 350 มม.
- เทอร์โมคัปเปิล 8 ตัว: ระยะห่าง 50 มม.
