Name: อุปกรณ์ฝึกอบรมเครื่องเก็บประจุแบบแผ่นเรียบ อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมหมุนเวียน
Brand: MY SHOP
SKU: SMTG1022
Availability: InStock
Rating: 5 (1 reviews)

Description

SMTG1022 อุปกรณ์ฝึกอบรมเครื่องเก็บประจุแบบแผ่นเรียบ อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมหมุนเวียน
1. แนะนำผลิตภัณฑ์
1.1 รายละเอียดผลิตภัณฑ์

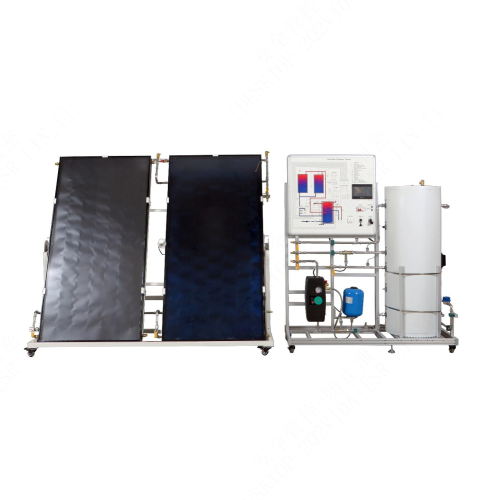

แผงรับแสงอาทิตย์แบบแผ่นเรียบเป็นอุปกรณ์ทดลองสำหรับการศึกษาพลังงานความร้อนจากแสงอาทิตย์ สามารถวัดและรวบรวมข้อมูลต่างๆ เช่น อุณหภูมิ อัตราการไหล ความดัน ฯลฯ และสามารถสื่อสารข้อมูลได้ อุปกรณ์นี้รองรับการทำงานทั้งแบบในพื้นที่และระยะไกลผ่านซอฟต์แวร์ สามารถจำลองกระบวนการผลิต การจัดเก็บ และการขนส่งน้ำร้อนในครัวเรือนได้ทั้งหมด อุปกรณ์นี้มีแผงรับแสงอาทิตย์แบบแผ่นเรียบสองแผงและมีประสิทธิภาพในการเก็บรวบรวมพลังงานความร้อนสูง
1.2 คุณสมบัติของผลิตภัณฑ์
(1) ผลิตภัณฑ์มีประสิทธิภาพด้านความปลอดภัยทางไฟฟ้าที่ดีเยี่ยม และใช้การออกแบบการป้องกันที่ดีเยี่ยมและความน่าเชื่อถือในการต่อสายดิน
(2) การออกแบบผลิตภัณฑ์สวยงามและเรียบง่าย
(3) ผลิตภัณฑ์ใช้วัสดุที่แข็งแรงทนทานและป้องกันการกัดกร่อน ช่วยยืดอายุการใช้งานของผลิตภัณฑ์ได้อย่างมาก
2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิค
พารามิเตอร์แหล่งจ่ายไฟ: ไฟฟ้ากระแสสลับสามสายเฟสเดียว 220 V
สภาพแวดล้อมการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃ ความชื้นสัมพัทธ์ < 85% (25℃)
2.2 ขนาดและน้ำหนัก
ขนาด: 1600 มม. × 600 มม. × 1900 มม.
น้ำหนัก: 400 กก.

3. ชื่อส่วนประกอบผลิตภัณฑ์และหน้าที่การใช้งาน
3.1 ตัวเครื่องหลัก
ลำดับที่ ชื่อ จำนวน
1 แผงรับแสงอาทิตย์แบบแผ่นเรียบ 1
2 ตัวปรับมุมแผงรับแสงอาทิตย์แบบแผ่นเรียบ 1
3 แผงรับแสงอาทิตย์แบบแผ่นเรียบ 2 1
4 เซ็นเซอร์วัดความเข้มแสง 1
5 วาล์วระบายอากาศ 2
6 ท่อระบายน้ำหลัก 1
7 ท่อน้ำเข้าหลัก 1
8 เต้ารับไฟ AC 220 V 1
9 หน้าจอสัมผัส 1
10 เบรกเกอร์วงจร 1
11 ไฟแสดงสถานะแหล่งความร้อนภายนอก 1
12 อินเทอร์เฟซสายเซ็นเซอร์ 1
13 พอร์ตเครือข่าย 1
14 ท่อน้ำเข้าแหล่งความร้อนภายนอก 1
15 ภายนอก ช่องระบายน้ำทิ้งจากแหล่งความร้อน 1
16 ช่องระบายน้ำทิ้งจากท่อหมุนเวียน 1
17 ช่องรับน้ำจากท่อหมุนเวียน 1
18 มิเตอร์วัดแรงดันและอุณหภูมิแบบกลไก 1
19 ปั๊มน้ำหมุนเวียน 1
20 ถังแรงดัน 1
21 วาล์วระบายอากาศแบบแมนนวล 1
22 ช่องระบายน้ำทิ้งปลายท่อ 1
23 เครื่องทำความร้อนไฟฟ้า 1
24 มิเตอร์น้ำ 1
3.2 อุปกรณ์เสริมของผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1 ท่อซิลิโคนสีดำ เส้นผ่านศูนย์กลางภายใน 16 มม. ชั้นเดียว ทนความร้อนสูง 120℃ ยาว 10 เมตร 2
2 สายสัญญาณ 1
3 สายเคเบิลเครือข่าย 1
4 ท่อลวดเหล็กใส เส้นผ่านศูนย์กลางภายใน 16 มม. ทนความร้อนสูง 160° 1
5 แฟลชไดรฟ์ USB 1
6 ตัวหนีบท่อ 11
4. รายการทดลองการสอนผลิตภัณฑ์ (ดูรายละเอียดในคู่มือการทดลอง)
(1) สภาวะการทำงาน 1: วิธีการอัตโนมัติเพื่อจัดการกับความเสี่ยงจากน้ำแข็งเกาะ
(2) สภาวะการทำงาน 2: วิธีการอัตโนมัติเมื่อความเข้มแสงดี
(3) สภาวะการทำงาน 3: วิธีการอัตโนมัติเมื่อความเข้มแสงดีและความต้องการน้ำร้อนสูง
(4) สภาวะการทำงาน 4: วิธีการอัตโนมัติเมื่อความเข้มแสงต่ำ
