หน่วยฐานการทดลองการถ่ายเทความร้อน การฝึกอบรมเชิงปฏิบัติการ โรงเรียน ห้องปฏิบัติการ อุปกรณ์ห้องปฏิบัติการความร้อน

คำอธิบาย

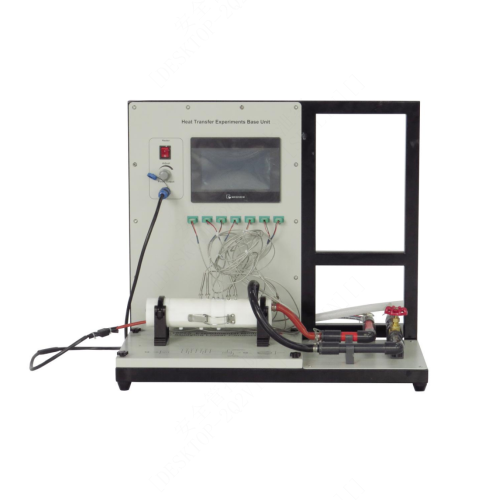

SMTH038 หน่วยฐานการทดลองการถ่ายเทความร้อน การฝึกอบรมเชิงปฏิบัติการ โรงเรียน ห้องปฏิบัติการ อุปกรณ์ห้องปฏิบัติการความร้อน
1. บทนำเกี่ยวกับอุปกรณ์
1.1 ภาพรวม
ในธรรมชาติ การเปลี่ยนแปลงพลังงานเกิดขึ้นทุกขณะ เช่น การถ่ายเทความร้อนจากพื้นผิวหนึ่งไปยังอีกพื้นผิวหนึ่ง แต่ไม่ว่าจะถ่ายเทอย่างไร ก็จะเป็นไปตามกฎการอนุรักษ์พลังงาน กฎการอนุรักษ์พลังงานเป็นหนึ่งในกฎพื้นฐานสากลของธรรมชาติ โดยทั่วไปแล้ว พลังงานจะไม่ถูกสร้างหรือทำลาย แต่จะถูกเปลี่ยนรูปจากรูปแบบหนึ่งไปยังอีกรูปแบบหนึ่ง หรือถ่ายเทจากวัตถุหนึ่งไปยังอีกวัตถุหนึ่ง ในขณะที่ปริมาณพลังงานรวมยังคงไม่เปลี่ยนแปลง ดังนั้น ปริมาณความร้อนรวมจะไม่เปลี่ยนแปลง แต่จะถูกถ่ายเทเท่านั้น การถ่ายเทความร้อนไม่สามารถสังเกตได้โดยตรงผ่านปรากฏการณ์ต่างๆ วิธีการถ่ายเทความร้อนบนวัตถุโครงสร้างต่างๆ เป็นประเด็นที่เราจำเป็นต้องศึกษา และกฎการถ่ายเทความร้อนก็เป็นประเด็นสำคัญในการวิจัยของเราเช่นกัน
เพื่อให้ได้กฎการเปลี่ยนแปลงอุณหภูมิระหว่างการถ่ายเทความร้อนอย่างเข้าใจง่ายยิ่งขึ้น เราจึงออกแบบและผลิตอุปกรณ์หลักสำหรับการทดลองการถ่ายเทความร้อนและส่วนประกอบของโมดูลการทดลองที่เข้าชุดกัน การรวมกันของโมดูลเหล่านี้สามารถตอบสนองความต้องการในการทดลองที่หลากหลาย
1.2 คุณสมบัติ
(1) ปลอดภัยยิ่งขึ้น ผลิตภัณฑ์นี้คำนึงถึงความปลอดภัยของผู้ใช้ตั้งแต่เริ่มต้นการออกแบบ และใช้การออกแบบระบบไฟฟ้าและความน่าเชื่อถือของระบบสายดินที่ยอดเยี่ยม
(2) ใช้งานง่ายขึ้น ผลิตภัณฑ์ใช้การออกแบบแบบแยกส่วน ทั้งโครงสร้างไฟฟ้าและโครงสร้างเชิงกลใช้การออกแบบแบบแยกส่วน โครงสร้างและหลักการมีความชัดเจนและสะดวกต่อการใช้งานมากขึ้น
(3) สวยงามยิ่งขึ้น ผลิตภัณฑ์ใช้การออกแบบแบบบูรณาการ อุปกรณ์มีขนาดเล็กและสวยงาม พร้อมฟังก์ชันการใช้งานที่หลากหลาย ด้วยการออกแบบแบบบูรณาการ อุปกรณ์จึงมีข้อกำหนดด้านสิ่งแวดล้อมที่ต่ำมาก
(4) ทนทานยิ่งขึ้น ผลิตภัณฑ์ใช้วัสดุที่แข็งแรงและทนทานต่อการกัดกร่อนมากขึ้น ซึ่งสามารถยืดอายุการใช้งานของอุปกรณ์ได้อย่างมาก
2. พารามิเตอร์ทางเทคนิค
กำลังไฟเข้า: เฟสเดียว สามสาย AC220V
ขนาด: 700 มม. * 530 มม. * 650 มม.
น้ำหนัก: 35 กก.
สภาพการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃; ความชื้นสัมพัทธ์ < 85% (25℃)

3. รายการส่วนประกอบ
3.1 ส่วนประกอบหลัก
หมายเลข
ชื่อ
1 หน้าจอสัมผัส
2 สวิตช์ควบคุมเดี่ยว
3 ปุ่มปรับกำลังไฟฟ้า
4 พอร์ตจ่ายไฟเครื่องทำความร้อน
5 อินเทอร์เฟซเซ็นเซอร์อุณหภูมิ
6 เซ็นเซอร์อุณหภูมิ PT100
7 เครื่องทำความร้อนโมดูลทดลอง
8 หัวเข็มขัดยึด
9 ชุดทดลองวัสดุโลหะแบบถอดเปลี่ยนได้
10 ปุ่มยึด
11 วาล์วควบคุมทางเข้าน้ำเย็น
12 ท่อส่งน้ำหล่อเย็นกลับ
13 ท่อส่งน้ำหล่อเย็นเข้า
14 ขาตั้ง
3.3 รายการการกำหนดค่าอุปกรณ์
หมายเลข
ชื่อ
จำนวน
ส่วนประกอบ 1 ชุดทดลองวัสดุโลหะทองเหลืองแบบถอดเปลี่ยนได้ 1
ส่วนประกอบ 2 ชุดทดลองวัสดุโลหะทองแดงแบบถอดเปลี่ยนได้ 1
ส่วนประกอบที่ 3 ชุดทดลองวัสดุโลหะสแตนเลสแบบถอดเปลี่ยนได้ 1
ส่วนประกอบที่ 4 ชุดทดลองวัสดุอลูมิเนียมแบบถอดเปลี่ยนได้ 1
ส่วนประกอบที่ 5 หน้าจอสัมผัส 1
ส่วนประกอบที่ 6 โมดูลทดลอง 1
3.4 อุปกรณ์เสริม
หมายเลข
ชื่อ
จำนวน
1
แผ่นซีดีซอฟต์แวร์
1
2
สายเคเบิลเครือข่าย
1
3
จารบีระบายความร้อน
1
4
ชุดทดลองวัสดุโลหะทองแดงแบบถอดเปลี่ยนได้
1
5
ชุดทดลองวัสดุโลหะทองเหลืองแบบถอดเปลี่ยนได้
1
6
ชุดทดลองวัสดุโลหะอลูมิเนียมแบบถอดเปลี่ยนได้
1
7
สายต่อไฟ
1
4 รายการการทดลอง
การทดลองที่ 1 ทำความเข้าใจการทำงานทางไฟฟ้าพื้นฐานของโฮสต์การทดลองการถ่ายเทความร้อน
การทดลอง 2 สาธิตการทดลองการถ่ายเทความร้อนของวัสดุโลหะอะลูมิเนียมด้วยโมดูลทดลองการนำความร้อนเชิงเส้น
การทดลองที่ 3 สาธิตการทดลองการถ่ายเทความร้อนของวัสดุโลหะสแตนเลสด้วยโมดูลทดลองการนำความร้อนเชิงเส้น
การทดลองที่ 4 สาธิตการทดลองการถ่ายเทความร้อนของวัสดุโลหะทองแดงด้วยโมดูลทดลองการนำความร้อนเชิงเส้น
การทดลองที่ 5 สาธิตการทดลองการถ่ายเทความร้อนของวัสดุโลหะทองเหลืองด้วยโมดูลทดลองการนำความร้อนเชิงเส้น
การทดลองที่ 6 สาธิตการทดลองการรับซอฟต์แวร์ด้วยโมดูลทดลองการนำความร้อนเชิงเส้น
