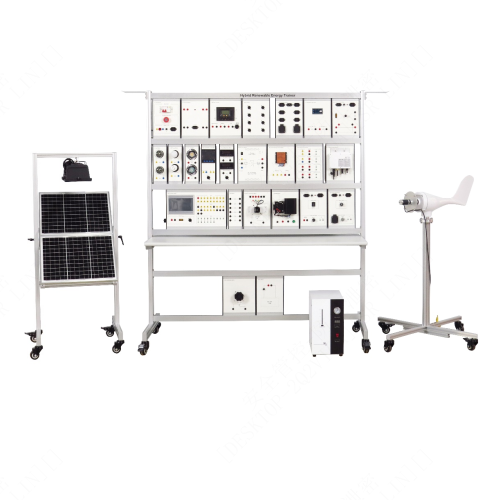

Name: อุปกรณ์ฝึกอบรมพลังงานหมุนเวียนแบบไฮบริด อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
Brand: MY SHOP
SKU: SMTG440E
Availability: InStock
Rating: 5 (1 reviews)

Description

SMTG440E อุปกรณ์ฝึกอบรมพลังงานหมุนเวียนแบบไฮบริด อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
1. แนะนำผลิตภัณฑ์
1.1 รายละเอียดผลิตภัณฑ์
พลังงานหมุนเวียน ได้แก่ พลังงานแสงอาทิตย์ พลังงานลม พลังงานไฮโดรเจน เป็นต้น พลังงานเหล่านี้สามารถนำกลับมาใช้ใหม่ได้ในธรรมชาติและเป็นแหล่งพลังงานที่ไม่มีวันหมด
เครื่องฝึกพลังงานหมุนเวียนแบบไฮบริด AFR043 เป็นอุปกรณ์ที่ใช้ในการเรียนรู้การใช้พลังงานหมุนเวียนในรูปแบบต่างๆ ผลิตภัณฑ์นี้สามารถสอนและสาธิตการใช้พลังงานหมุนเวียนได้ 3 รูปแบบ ได้แก่ พลังงานแสงอาทิตย์ พลังงานลม และพลังงานไฮโดรเจน พลังงานแสงอาทิตย์สามารถใช้แหล่งกำเนิดแสงจำลอง (หลอดฮาโลเจน) ในการผลิตพลังงาน พลังงานลมสามารถสอนในรูปแบบไร้ใบพัด และเครื่องกำเนิดไฟฟ้าไฮโดรเจนและเซลล์เชื้อเพลิงไฮโดรเจนสามารถสอนการผลิตพลังงาน ผลิตภัณฑ์นี้มีอุปกรณ์วัดโหลดและกำลังไฟฟ้าหลากหลายชนิด ซึ่งสามารถใช้สำหรับการทดลองที่น่าสนใจต่างๆ นอกจากนี้เรายังได้เพิ่มฟังก์ชันดิจิทัลลงในผลิตภัณฑ์ ซึ่งสามารถรับข้อมูลการทดลองแบบเรียลไทม์ผ่านคอมพิวเตอร์ เช่น แรงดันไฟฟ้าหรือกระแสไฟฟ้า และยังสามารถควบคุมผลิตภัณฑ์จากระยะไกลได้อีกด้วย
1.2 คุณสมบัติของผลิตภัณฑ์
1. ผลิตภัณฑ์มีความสวยงาม ดูดี แข็งแรงทนทาน
1. 2. ผลิตภัณฑ์นี้มาพร้อมกับชุดโมดูลทดลองครบชุด ซึ่งสามารถใช้สำหรับการทดลองการสอนที่หลากหลายและน่าสนใจ
3. ผลิตภัณฑ์มีการออกแบบด้านความปลอดภัยที่ดีเยี่ยม
4. ผลิตภัณฑ์รองรับระบบดิจิทัลและการควบคุมระยะไกล
2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิค
พารามิเตอร์แหล่งจ่ายไฟหลัก: AC220V 50-60Hz
แรงดันแบตเตอรี่: DC12V;
พารามิเตอร์แผงโซลาร์เซลล์: แรงดัน DC12V; กำลังไฟ 30W; ขนาด 520*410;
พารามิเตอร์ตัวต้านทานแบบปรับได้: ความต้านทาน 0-1KΩ; กำลังไฟ 100W;
พารามิเตอร์อินเวอร์เตอร์: อินพุต DC12V; เอาต์พุต AC220V 50HZ; กำลังไฟ 500W~1000W;
พารามิเตอร์อินเวอร์เตอร์เชื่อมต่อกับไมโครกริด: แรงดัน AC220V; กำลังไฟ 300W;
พารามิเตอร์ตัวควบคุมพลังงานแสงอาทิตย์: ประเภท PWM; แรงดัน 12/24V; กระแส 10A;
พารามิเตอร์ของเซลล์เชื้อเพลิง: กำลังไฟ 30 วัตต์; แรงดันไฟฟ้า 7-8 โวลต์;
พารามิเตอร์ของเครื่องกำเนิดไฮโดรเจน: อัตราการผลิต 300 มล./นาที;
พารามิเตอร์ของแหล่งกำเนิดแสงแสงอาทิตย์จำลอง: กำลังไฟ 500 วัตต์;
พารามิเตอร์ของกังหันลม: เอาต์พุต AC สามเฟส 12 โวลต์; กำลังไฟ 200 วัตต์;
พารามิเตอร์ของตัวควบคุมกังหันลม: อินพุต AC สามเฟส 12 โวลต์; กำลังไฟ 200 วัตต์; เอาต์พุต DC 12 โวลต์;
สภาพแวดล้อมการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃, ความชื้นสัมพัทธ์ <85% (25℃)
2.2 ขนาดและน้ำหนัก
ขนาด 1: 1680 มม.*870 มม.*2010 มม.
น้ำหนัก 1: 174 กก.
ขนาด 2: 1150 มม.*960 มม.*1570 มม.
น้ำหนัก 2: 82 กก.

3. ส่วนประกอบของผลิตภัณฑ์
3.1 ส่วนประกอบหลักของผลิตภัณฑ์
ลำดับที่ ชื่อ
1 โมดูลพลังงาน
2 โมดูลเอาต์พุต DC 24V
3 ตัวควบคุมเซลล์แสงอาทิตย์
4 โมดูลอินเตอร์เฟส RS485
5 โมดูลอินเตอร์เฟส AC220V
6 แหล่งจ่ายไฟปรับได้ DC 0-36V
7 โมดูลจำลองแผงเซลล์แสงอาทิตย์
8 โมดูลหลอดไฟไส้แบบโหลด AC
9 โมดูลหลอดไฟประหยัดพลังงานแบบโหลด AC
10 โมดูลโหลด DC
11 โมดูลมิเตอร์มัลติฟังก์ชั่นเฟสเดียว
12 โมดูลวัด AC/DC
13 โมดูลอินเวอร์เตอร์
14 ตัวควบคุมการผลิตพลังงานลม
15 โมดูลวัดการแยก
16 อินเวอร์เตอร์เชื่อมต่อกับไมโครกริด
17 โมดูลรับข้อมูล
18 โมดูลไดโอดแบบทิศทางเดียว
19 โพเทนชิออมิเตอร์อิเล็กทรอนิกส์
20 เซลล์เชื้อเพลิงไฮโดรเจน
21 โมดูลควบคุมมอเตอร์พลังงานลมจำลอง
22 โมดูลควบคุมแหล่งกำเนิดแสงพลังงานแสงอาทิตย์จำลอง
23 ตัวต้านทานปรับค่าได้ด้วยตนเอง
24 โมดูลแบตเตอรี่ DC12V
25 เครื่องกำเนิดไฮโดรเจน
26 กังหันลม
27 แหล่งกำเนิดแสงพลังงานแสงอาทิตย์จำลอง
28 แผงโซลาร์เซลล์
3.2 อุปกรณ์เสริมของผลิตภัณฑ์
ลำดับที่ ชื่อ
1 สายสื่อสาร RS485
2 สายไฟแบบปลั๊กพิน
3 สายเชื่อมต่อไฟ
4 สายข้อมูล USB
5 แฟลชไดรฟ์ USB สำหรับซอฟต์แวร์
6 สายเชื่อมต่อความปลอดภัย 2 มม.
7 สายไฟสำหรับอินเวอร์เตอร์ที่เชื่อมต่อกับโครงข่ายไฟฟ้า
8 สายเชื่อมต่อความปลอดภัยสีเหลือง 4 มม.
9 สายเชื่อมต่อความปลอดภัยสีแดง 4 มม.
10 ท่อแก๊ส
11 สายเชื่อมต่อความปลอดภัยสีดำ 4 มม.
12 สายเชื่อมต่อความปลอดภัยสีน้ำเงิน 4 มม.
13 สายเชื่อมต่อความปลอดภัยสีเขียว 4 มม.
14 สายเชื่อมต่อความปลอดภัยยาว 4 มม.
15 ถ้วยตวง
16 ของแข็ง KOH
4. รายการส่วนประกอบผลิตภัณฑ์
ลำดับที่ ชื่อ จำนวน
1 โมดูลพลังงาน 1
2 โมดูลเอาต์พุต DC 24V 1
3 ตัวควบคุมเซลล์แสงอาทิตย์ 1
4 โมดูลอินเทอร์เฟซ RS485 1
5 โมดูลอินเทอร์เฟซ AC220V 1
6 แหล่งจ่ายไฟปรับได้ DC 0-36V 1
7 โมดูลจำลองแผงเซลล์แสงอาทิตย์ 1
8 โมดูลหลอดไฟไส้ AC 1
9 โมดูลหลอดไฟประหยัดพลังงาน AC 1
10 โมดูลโหลด DC 1
11 โมดูลมิเตอร์มัลติฟังก์ชั่นเฟสเดียว 1
12 โมดูลการวัด AC และ DC 1
13 โมดูลอินเวอร์เตอร์ 1
14 ตัวควบคุมการผลิตพลังงานลม 1
15 โมดูลการวัดการแยก 1
16 อินเวอร์เตอร์เชื่อมต่อกับไมโครกริด 1
17 โมดูลการเก็บข้อมูล 1
18 โมดูลไดโอดทิศทางเดียว 1
19 โพเทนชิออมิเตอร์อิเล็กทรอนิกส์ 1
20 เซลล์เชื้อเพลิงไฮโดรเจน 1
21 โมดูลควบคุมมอเตอร์พลังงานลมจำลอง 1
22 โมดูลควบคุมแหล่งกำเนิดแสงจำลองพลังงานแสงอาทิตย์ 1
23 ตัวต้านทานปรับค่าได้ด้วยตนเอง 1
24 สายเคเบิลสื่อสาร RS485 9
25 สายไฟปลั๊กมาตรฐานอังกฤษแบบสามแกน 1
26 สายไฟแบบพิน 7
27 สายเคเบิลข้อมูล USB 1
28 แฟลชไดรฟ์ USB สำหรับซอฟต์แวร์ 1
29 สายเชื่อมต่อความปลอดภัยสีเขียว 2 มม. 16
30 การเดินสายอินเวอร์เตอร์ที่เชื่อมต่อกับโครงข่าย 2
31 สายเชื่อมต่อความปลอดภัยสีเหลือง 4 มม. 5
32 สายเชื่อมต่อความปลอดภัยสีแดง 4 มม. 5
33 ท่ออากาศ 1
34 สายเชื่อมต่อความปลอดภัยสีดำ 4 มม. 5
35 สีน้ำเงิน สายเชื่อมต่อความปลอดภัย 4 มม. 5
36 สายเชื่อมต่อความปลอดภัยสีเขียว 4 มม. 5
37 สายเชื่อมต่อความปลอดภัยยาว 4 มม. (สีแดงและสีดำ) 2
38 ถ้วยตวง 1
39 ของแข็ง KOH 2
5. รายการการทดลองการสอนผลิตภัณฑ์
(1) การทดลองการผลิตพลังงานจากเซลล์เชื้อเพลิงไฮโดรเจน
(2) การทดลองโพเทนชิออมิเตอร์อิเล็กทรอนิกส์
(3) ในโหมดแมนนวล ใช้แผงโซลาร์เซลล์เพื่อทำการทดลองเอาต์พุต DC
(4) ในโหมดพีซี ใช้แผงโซลาร์เซลล์เพื่อทำการทดลองเอาต์พุต DC
(5) เมื่อความเข้มแสงอ่อน ให้สลับไปที่สถานะอินเวอร์เตอร์แบบออฟกริดโดยอัตโนมัติ
(6) การทดลองการผลิตพลังงานจากอินเวอร์เตอร์แบบเชื่อมต่อกับกริด
(7) ในโหมดแมนนวล ใช้กังหันลมเพื่อทำการทดลองเอาต์พุต DC
(8) ในโหมดแมนนวล ใช้กังหันลมเพื่อทำการทดลองการชาร์จแบตเตอรี่
(9) ในโหมดพีซี ใช้กังหันลมเพื่อทำการทดลองการชาร์จแบตเตอรี่
(10) การทดลองการเก็บรวบรวม ค่าตัวเลขของโมดูลการวัด AC และ DC ผ่านซอฟต์แวร์ PC
(11) การทดลองเก็บรวบรวมค่าตัวเลขของโมดูลการวัด AC และ DC ผ่านซอฟต์แวร์ PC
(12) การทดลองเก็บรวบรวมค่าตัวเลขของโมดูลการวัดฉนวนผ่านซอฟต์แวร์ PC
(13) การทดลองส่งออกข้อมูลที่รวบรวมได้ผ่านซอฟต์แวร์ PC
