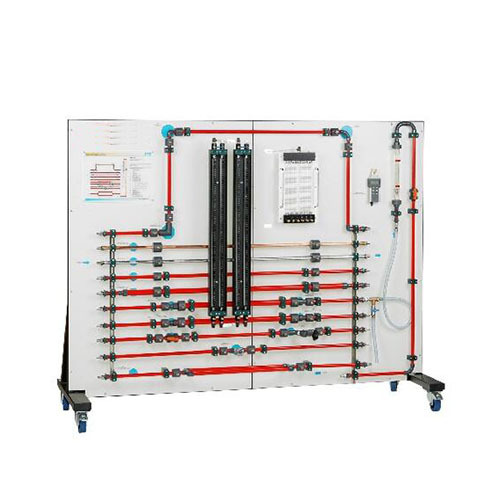

SMTF045 การสูญเสียในท่อ องค์ประกอบของไหล วิศวกรรม อุปกรณ์ฝึกอบรม อุปกรณ์การสอน อุปกรณ์การเรียนการสอน
วัตถุประสงค์การเรียนรู้ / การทดลอง
วิธีการวัดความดันแตกต่างแบบต่างๆ
อิทธิพลของเส้นผ่านศูนย์กลางท่อ วัสดุที่แตกต่างกัน และความหยาบของพื้นผิว
ผลกระทบของความเร็วการไหล
การสูญเสียความดันในท่อโค้ง มุมท่อ และส่วนโค้ง
การสูญเสียความดันในการเปลี่ยนแปลงหน้าตัด
การหาค่าสัมประสิทธิ์ความต้านทาน
ลักษณะเฉพาะของวาล์วและข้อต่อต่างๆ
การเปรียบเทียบระหว่างการทดลองและการคำนวณ
ข้อกำหนด
[1] การตรวจสอบการสูญเสียความดันในชิ้นส่วนท่อ
[3] ท่อ 10 ส่วนที่แตกต่างกัน
[4] การวัดการสูญเสียความดันในวาล์ว การเปลี่ยนแปลงทิศทางท่อ ท่อตรง การหดตัว/การขยายตัว หรือท่อขนาน
[5] การเลือกส่วนท่อผ่านการเชื่อมต่อท่ออ่อนด้วยข้อต่อแบบปลดเร็ว
[6] การทำงานผ่านเครือข่ายน้ำประปาหรือในวงจรปิด
[7] การวัดการไหลด้วยโรตามิเตอร์
[8] เซ็นเซอร์ความดันในห้องวงแหวน
[9] การวัดความดันแตกต่างด้วยมิเตอร์วัดความดันแตกต่าง หรือมาโนมิเตอร์แบบท่อคู่ หรือมาโนมิเตอร์แบบ 6 ท่อ
มาโนมิเตอร์

ข้อมูลทางเทคนิค
ขนาดท่อ ความยาว: 1000 มม.
ท่อตรง ทองแดง เส้นผ่านศูนย์กลาง: 18x1 มม.
ท่อตรง เหล็กชุบสังกะสี เส้นผ่านศูนย์กลาง: ½ นิ้ว
ท่อตรง PVC เส้นผ่านศูนย์กลาง: 20x1.5 มม.
ท่อตรง PVC เส้นผ่านศูนย์กลาง: 32x1.5 มม.
ส่วนที่มีข้อต่อโค้ง ท่อเหลี่ยม ท่อโค้ง
การขยายขนาดเส้นผ่านศูนย์กลางแบบค่อยเป็นค่อยไป/ฉับพลัน: จาก 20 ถึง 32 มม.
การหดตัวของเส้นผ่านศูนย์กลางแบบค่อยเป็นค่อยไป/ฉับพลัน: จาก 32 ถึง 20 มม.
ท่อคู่ PVC เส้นผ่านศูนย์กลาง: 20x1.5 มม.
ช่วงการวัด
อัตราการไหล: 0...1600 ลิตร/ชม.
ความดันแตกต่าง:
เครื่องวัดความดันแตกต่าง: 0...2000 มิลลิบาร์
มาโนมิเตอร์แบบท่อคู่: 1000 มม.WC
มาโนมิเตอร์แบบ 6 ท่อ: 340 มม.WC
ขนาดและน้ำหนัก
ยาวxกว้างxสูง: 2250x760x1800 มม.
น้ำหนัก: ประมาณ 127 กก.
