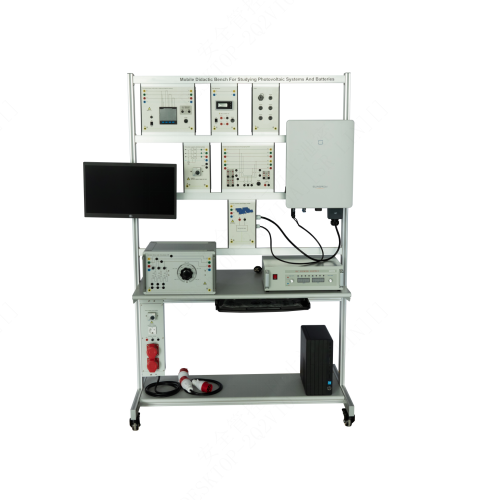

Name: ม้านั่งเคลื่อนที่สำหรับการเรียนการสอนเกี่ยวกับระบบเซลล์แสงอาทิตย์และแบตเตอรี่ อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
Brand: MY SHOP
SKU: SMTG1007
Availability: InStock
Rating: 5 (1 reviews)

Description

SMTG1007 ม้านั่งเคลื่อนที่สำหรับการเรียนการสอนเกี่ยวกับระบบเซลล์แสงอาทิตย์และแบตเตอรี่ อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
1. แนะนำอุปกรณ์
1.1 ภาพรวม
นับตั้งแต่ต้นศตวรรษที่ 21 พลังงานหมุนเวียนได้พัฒนาอย่างรวดเร็ว และเทคโนโลยีพลังงานหมุนเวียนก็ก้าวหน้าอย่างรวดเร็วเช่นกัน เพื่อให้สอดคล้องกับการพัฒนาอย่างรวดเร็วของพลังงานหมุนเวียน อุปกรณ์ฝึกอบรมระดับมืออาชีพจึงจำเป็นต้องก้าวทันยุคสมัย แพลตฟอร์มการสอนเคลื่อนที่สำหรับการศึกษาเกี่ยวกับระบบเซลล์แสงอาทิตย์และแบตเตอรี่สามารถช่วยให้นักเรียนหรือผู้ทำงานในสาขาที่เกี่ยวข้องเรียนรู้และเข้าใจการใช้แหล่งพลังงานหมุนเวียน เช่น พลังงานแสงอาทิตย์ได้ แพลตฟอร์มการสอนเคลื่อนที่ที่ใช้ในการศึกษาเกี่ยวกับระบบเซลล์แสงอาทิตย์และแบตเตอรี่ประกอบด้วยสองส่วนหลัก ได้แก่ ส่วนอุปกรณ์พื้นฐานและส่วนโมดูล ส่วนอุปกรณ์พื้นฐานประกอบด้วยแพลตฟอร์มเคลื่อนที่สำหรับการทดลองพร้อมมัลติมีเดีย (พร้อมด้วยพีซีและจอภาพที่ติดตั้งซอฟต์แวร์รับข้อมูล และแป้นพิมพ์และเมาส์ที่เข้าชุดกัน) ส่วนประกอบของโมดูลประกอบด้วยโมดูลกำลังไฟฟ้ากระแสตรงแบบปรับได้ มิเตอร์วัดคุณภาพไฟฟ้าสามเฟสพร้อมจอแสดงผลกราฟิกและหน่วยความจำระยะยาว โมดูลมัลติมิเตอร์กำลังไฟฟ้า โมดูลกำลังไฟฟ้าสามเฟสสำหรับมอเตอร์ โมดูลโหลดปรับได้สามเฟส โมดูลการสื่อสาร โมดูลอินเวอร์เตอร์พลังงานแสงอาทิตย์อุตสาหกรรมสามเฟส และโมดูลอินพุตและเอาต์พุตสามเฟสแบบดูอัลบัส เป็นต้น
1.2 คุณสมบัติ
(1) แพลตฟอร์มการสอนเคลื่อนที่ได้รับการออกแบบโดยให้ความสำคัญกับความปลอดภัยของผู้ใช้เป็นอันดับแรก และได้นำการจัดวางทางไฟฟ้าที่ปลอดภัยและเชื่อถือได้ รวมถึงประสิทธิภาพการต่อสายดินที่ดีเยี่ยมมาใช้
(2) แพลตฟอร์มการสอนเคลื่อนที่ใช้การออกแบบแบบโมดูลาร์ ซึ่งไม่เพียงแต่ลดความยากลำบากในการใช้งานของผู้ปฏิบัติงานและข้อกำหนดของอุปกรณ์ในสถานที่เท่านั้น แต่บางโมดูลยังสามารถใช้ร่วมกับแพลตฟอร์มการสอนอื่นๆ ได้อีกด้วย
(3) แพลตฟอร์มการสอนเคลื่อนที่มีสิ่งอำนวยความสะดวกด้านมัลติมีเดียของตนเอง ซึ่งสามารถแสดงค่าของโปรแกรมจำลองพลังงานแสงอาทิตย์ได้อย่างชัดเจนยิ่งขึ้นบนมัลติมีเดียแบบเรียลไทม์
2. พารามิเตอร์ทางเทคนิค
กำลังไฟฟ้าขาเข้า: ระบบสามเฟสห้าสาย 380V
ขนาด: 1310*730*2050 มม.
น้ำหนัก: 200 กก.
สภาวะการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃; ความชื้นสัมพัทธ์ <85% (25℃)

3. รายการส่วนประกอบและคำแนะนำโดยละเอียด
3.1 ส่วนประกอบหลัก
ลำดับที่ ชื่อ
1 โมดูลวิเคราะห์คุณภาพไฟฟ้าสามเฟส
2 โมดูลกำลังมอเตอร์สามเฟส
3 จอแสดงผล
4 โมดูลโหลดปรับได้สามเฟส
5 โมดูลจ่ายไฟแบบป้องกันสำหรับเวิร์กสเตชัน
6 โมดูลการสื่อสาร RS485
7 โมดูลมัลติมิเตอร์กำลังไฟฟ้า
8 อินเวอร์เตอร์พลังงานแสงอาทิตย์อุตสาหกรรมสามเฟส
9 หน่วยจ่ายไฟแบบบัสบาร์คู่
10 โมดูลกำลังไฟฟ้าสามเฟสเอาต์พุตอินเวอร์เตอร์
11 แหล่งจ่ายไฟ DC แบบโปรแกรมได้
12 โฮสต์ PC
3.2 ส่วนประกอบกล่องจ่ายไฟ
ลำดับที่ ชื่อ
1 เบรกเกอร์วงจรไฟฟ้า
2 เต้ารับไฟฟ้าเฟสเดียว
3 เต้ารับไฟฟ้าเอาต์พุต DC24V
4 เต้ารับกันน้ำอุตสาหกรรมสามเฟส
3.3 รายการการกำหนดค่าอุปกรณ์
ลำดับที่ ชื่อ จำนวน
ส่วนประกอบ 1 โมดูลจ่ายไฟแบบป้องกันสำหรับเวิร์กสเตชัน 1
ส่วนประกอบ 2 หน่วยจ่ายไฟแบบบัสบาร์คู่ 1
ส่วนประกอบ 3 โมดูลวิเคราะห์คุณภาพไฟฟ้าสามเฟส 1
ส่วนประกอบ 4 โมดูลมัลติมิเตอร์กำลัง 1
ส่วนประกอบ 5 โมดูลสื่อสาร RS485 1
ส่วนประกอบ 6 โมดูลกำลังมอเตอร์สามเฟส 1
ส่วนประกอบ 7 โมดูลกำลังไฟฟ้าสามเฟสเอาต์พุตอินเวอร์เตอร์ 1
ส่วนประกอบ 8 แหล่งจ่ายไฟ DC แบบตั้งโปรแกรมได้ 1
ส่วนประกอบ 9 โมดูลโหลดปรับได้สามเฟส 1
ส่วนประกอบ 10 จอแสดงผล 1
ส่วนประกอบ 11 คอมพิวเตอร์โฮสต์ 1
3.4 อุปกรณ์เสริม
ลำดับที่ ชื่อ จำนวน
1 ปลั๊กไฟอุตสาหกรรมกันน้ำสามเฟส 1
2 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สองสี ยาว 0.25 เมตร 2.5 มม.² 4
3 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สีน้ำเงิน ยาว 0.25 เมตร 2.5 มม.² 2
4 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สีเขียว ยาว 0.25 เมตร 2.5 มม.² 2
5 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สีแดง ยาว 0.25 เมตร 2.5 มม.² 2
6 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สีเหลือง ยาว 0.25 เมตร 2.5 มม.² 2
7 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สีเขียว ยาว 1.5 เมตร 2.5 มม.² 4
8 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สีเหลือง ยาว 1.5 เมตร 2.5 มม.² 4
9 สาย RJ12 4 เส้น
10 สายไฟจอแสดงผล 1 เส้น
11 สายไฟเครื่องคอมพิวเตอร์ 1 เส้น
12 มัลติมิเตอร์ 2 ตัว
13 สวิตช์ 1 ตัว
14 สายเชื่อมต่อแบบปลอดภัย 4 มม. สีเขียว ยาว 1 เมตร 2.5 มม.² 2 เส้น
15 สายเชื่อมต่อแบบปลอดภัย 4 มม. สีเหลือง ยาว 1 เมตร 2.5 มม.² 2 เส้น
16 สายเชื่อมต่อแบบปลอดภัย 4 มม. สีแดง ยาว 1 เมตร 2.5 มม.² 2 เส้น
17 สายเชื่อมต่อแบบปลอดภัย 4 มม. ยาว 1 เมตร 2.5 มม.² 1 เส้น
18 สายเชื่อมต่อแบบปลอดภัย 4 มม. สีแดง ยาว 1.5 เมตร 2.5 มม.² 5 เส้น
19 สายเชื่อมต่อแบบปลอดภัย 4 มม. สีดำ ยาว 1.5 เมตร 2.5 มม.² 5 เส้น
20 สายเชื่อมต่อแบบปลอดภัย 4 มม. สายเชื่อมต่อสีน้ำเงิน 1.5 เมตร 2.5 มม.² 3
21 ตัวดีบักเกอร์จำลอง 1
22 สายอีเธอร์เน็ต 3
23 การ์ดเครือข่ายไร้สาย USB 1
24 โมดูลการสื่อสารไร้สายอินเวอร์เตอร์ 1
25 ตัวเชื่อมต่อรูปตัว U 10
26 รางปลั๊กไฟ 1
27 ดิสก์ U สำหรับซอฟต์แวร์ 1
4. รายการการทดลอง
การทดลองที่ 1 ทำความเข้าใจฟังก์ชันของโมดูลทดลองทั้งหมดของแพลตฟอร์มการสอนเคลื่อนที่
การทดลองที่ 2 สาธิตการเดินสายระบบเซลล์แสงอาทิตย์จำลองบนแพลตฟอร์มการสอนเคลื่อนที่
การทดลองที่ 3 สาธิตการวัดกำลังไฟฟ้าที่สร้างโดยระบบเซลล์แสงอาทิตย์จำลองของแพลตฟอร์มการสอนเคลื่อนที่
การทดลองที่ 4 สาธิตจุดกำลังไฟฟ้าสูงสุดของระบบเซลล์แสงอาทิตย์จำลองบนแพลตฟอร์มการสอนเคลื่อนที่ แพลตฟอร์มการสอนเคลื่อนที่แบบจำลองการตรวจสอบ
การทดลองที่ 5 การสาธิตแพลตฟอร์มการสอนเคลื่อนที่ในการจำกัดการเปลี่ยนแปลงกำลังไฟฟ้าของอินเวอร์เตอร์พลังงานแสงอาทิตย์
การทดลองที่ 6 การทำความเข้าใจประสิทธิภาพการทำงานของอินเวอร์เตอร์ที่เชื่อมต่อกับโครงข่ายไฟฟ้าของแพลตฟอร์มการสอนเคลื่อนที่
การทดลองที่ 7 การสาธิตการตอบสนองของระบบพลังงานแสงอาทิตย์จำลองของแพลตฟอร์มการสอนเคลื่อนที่ต่อไฟฟ้าดับ
การทดลองที่ 8 การสาธิตการทดลองเชื่อมต่อระหว่างระบบพลังงานแสงอาทิตย์จำลองกับโครงข่ายไฟฟ้าของแพลตฟอร์มการสอนเคลื่อนที่
การทดลองที่ 9 การสาธิตการกำหนดค่าเอาต์พุตของระบบพลังงานแสงอาทิตย์จำลองโดยซอฟต์แวร์การรับข้อมูลของแพลตฟอร์มการสอนเคลื่อนที่
การทดลองที่ 10 การสาธิตซอฟต์แวร์การรวบรวมข้อมูลของแพลตฟอร์มการสอนเคลื่อนที่เพื่อตรวจสอบกระแส แรงดัน และกำลังไฟฟ้าของระบบจำลอง
การทดลองที่ 11 การสาธิตการตรวจสอบระบบจำลองโดยซอฟต์แวร์การรวบรวมข้อมูลเคลื่อนที่ของแพลตฟอร์มการสอนเคลื่อนที่
