Name: ม้านั่งเคลื่อนที่สำหรับการเรียนการสอนเกี่ยวกับระบบเซลล์แสงอาทิตย์ อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
Brand: MY SHOP
SKU: SMTG1008
Availability: InStock
Rating: 5 (1 reviews)

Description

SMTG1008 ม้านั่งเคลื่อนที่สำหรับการเรียนการสอนเกี่ยวกับระบบเซลล์แสงอาทิตย์ อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
1. บทนำเกี่ยวกับอุปกรณ์
1.1 ภาพรวม

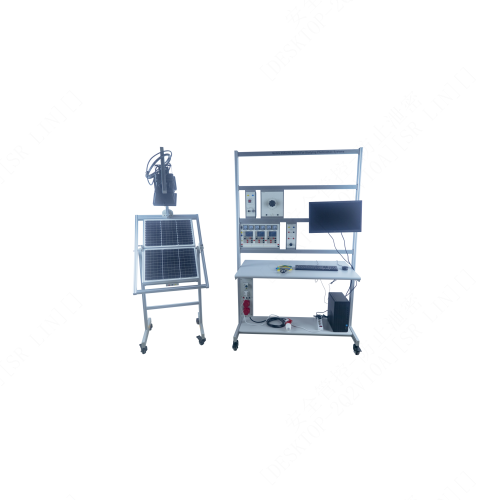

แพลตฟอร์มการสอนเคลื่อนที่สำหรับการศึกษาเกี่ยวกับระบบเซลล์แสงอาทิตย์ ประกอบด้วยโครงอะลูมิเนียม โครงอะลูมิเนียมนี้มีโมดูลควบคุมแสง โมดูลโหลด โมดูลควบคุมแผงโซลาร์เซลล์ และโมดูลส่งสัญญาณจากบนลงล่าง โมดูลรับสัญญาณและโมดูลส่งสัญญาณด้านล่างมีพอร์ต USB สำหรับเชื่อมต่อกับคอมพิวเตอร์พร้อมซอฟต์แวร์ที่จำเป็นทั้งหมดสำหรับการแก้ไขปัญหาอุปกรณ์
ด้านหนึ่งของโครงอะลูมิเนียมมีโมดูลแหล่งกำเนิดแสงจำลองแสงอาทิตย์และแผงโซลาร์เซลล์ แผงโซลาร์เซลล์อยู่ด้านล่างของแหล่งกำเนิดแสงจำลองแสงอาทิตย์โดยตรงและอยู่ในระนาบเดียวกัน
ด้านล่างของโครงอะลูมิเนียมยังมีโมดูลกล่องจ่ายไฟ และโมดูลต่างๆ ทำงานร่วมกันเพื่อให้บรรลุวัตถุประสงค์การสอนของผลิตภัณฑ์นี้
1.2 คุณสมบัติ
(1) แพลตฟอร์มการฝึกอบรมใช้โครงสร้างโครงเสาอะลูมิเนียมโปรไฟล์ ซึ่งเรียบง่ายและสวยงามโดยรวม มีล้อเลื่อนที่ด้านล่างและสามารถเคลื่อนย้ายได้อย่างคล่องตัว
(2) การผสมผสานระหว่างซอฟต์แวร์และฮาร์ดแวร์สามารถดำเนินการฝึกอบรมในหลากหลายวิชาได้
(3) แพลตฟอร์มการฝึกอบรมมีระบบป้องกันความปลอดภัยที่ดี
2 พารามิเตอร์ทางเทคนิค
กำลังไฟเข้า: ไฟฟ้าสามเฟสสายเดี่ยว 220V, 50Hz
ขนาด: 1250 มม. x 700 มม. x 1995 มม.
น้ำหนัก: <133 กก.
อุณหภูมิแวดล้อม: -10℃～+40℃
ความชื้นสัมพัทธ์: <85% (25℃)

3 รายการส่วนประกอบและคำแนะนำโดยละเอียด
3.1 ส่วนประกอบหลัก
ลำดับที่ ชื่อ
1 โครงอลูมิเนียม
2 โมดูลควบคุมแสง
3 โมดูลโหลด
4 โมดูลโหลด
5 โมดูลอินพุตสัญญาณ
6 โมดูลแหล่งกำเนิดแสงอนาล็อก
7 แผงโซลาร์เซลล์
8 โมดูลกล่องจ่ายไฟ
9 คอมพิวเตอร์
10 ล้ออเนกประสงค์
3.2 อุปกรณ์เสริม
ลำดับที่ ชื่อ จำนวน
1 มัลติมิเตอร์ดิจิทัล 2
2 ปลั๊กนิรภัย 4 มม. พร้อมซ็อกเก็ต (สีดำ) 6
3 ปลั๊กนิรภัย 4 มม. พร้อมซ็อกเก็ต (สีแดง) 6
4 ปลั๊กนิรภัย 4 มม. พร้อมซ็อกเก็ต (สีน้ำเงิน) 8
5 ปลั๊กนิรภัย 4 มม. พร้อมซ็อกเก็ต (สีเหลือง) 8
6 ปลั๊กนิรภัย 4 มม. พร้อมซ็อกเก็ต (สองสี) 3
7 สายเชื่อมต่อเพื่อความปลอดภัย 4 มม. (สีน้ำเงิน) 4
8 สายเชื่อมต่อ K4 (สีเหลือง) 4
9 สาย USB 1
4 รายการทดลอง
การทดลองที่ 1 การทดสอบแรงดันไฟวงจรเปิดของแผงโซลาร์เซลล์
การทดลองที่ 2 การทดสอบกระแสลัดวงจรของแผงโซลาร์เซลล์
การทดลองที่ 3 การทดสอบจุดกำลังสูงสุดของแผงโซลาร์เซลล์
การทดลองที่ 4 การวัดประสิทธิภาพการแปลงพลังงานของแผงโซลาร์เซลล์
การทดลองที่ 5 การทดสอบความทนทานของแผงโซลาร์เซลล์
การทดลองที่ 6 การทดสอบคุณลักษณะ I-V หรือ P-V ของแผงโซลาร์เซลล์
การทดลองที่ 7 การทดสอบคุณลักษณะแรงดัน-กระแสไฟฟ้าในที่มืดของแผงโซลาร์เซลล์
การทดลองที่ 8 การทดสอบแรงดันไฟวงจรเปิดแบบอนุกรมของแผงโซลาร์เซลล์
การทดลองที่ 9 การทดสอบกระแสลัดวงจรแบบอนุกรมของแผงโซลาร์เซลล์
การทดลองที่ 10 การทดสอบแรงดันไฟวงจรเปิดแบบขนานของแผงโซลาร์เซลล์
การทดลองที่ 11 การทดสอบกระแสลัดวงจรแบบขนานของแผงโซลาร์เซลล์
การทดลองที่ 12 การทดสอบคุณลักษณะโหลดของแผงโซลาร์เซลล์ การทดลอง
การทดลองที่ 13 การทดสอบซอฟต์แวร์
