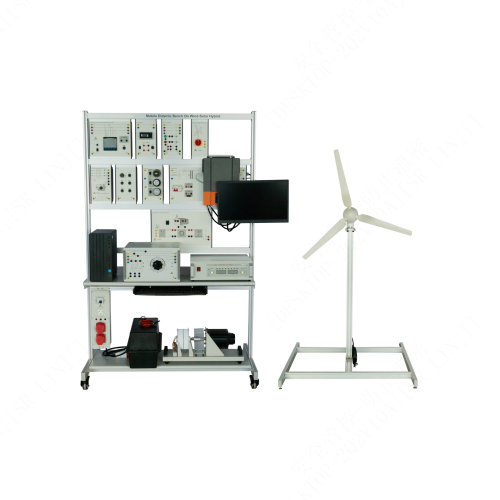

Name: ม้านั่งเรียนเคลื่อนที่เกี่ยวกับอุปกรณ์การศึกษาแบบไฮบริดพลังงานลมและแสงอาทิตย์ การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
Brand: MY SHOP
SKU: SMTG1003
Availability: InStock
Rating: 5 (1 reviews)

Description

SMTG1003ม้านั่งเรียนเคลื่อนที่เกี่ยวกับอุปกรณ์การศึกษาแบบไฮบริดพลังงานลมและแสงอาทิตย์ การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
1. แนะนำอุปกรณ์
1.1 ภาพรวม
แพลตฟอร์มการสอนเคลื่อนที่ได้รับการออกแบบมาเป็นพิเศษสำหรับการศึกษาเกี่ยวกับระบบเซลล์แสงอาทิตย์และแบตเตอรี่ แพลตฟอร์มการสอนนี้ผสมผสานอุปกรณ์เคลื่อนที่ที่ทันสมัยเข้ากับฟังก์ชันการสอนที่มีประสิทธิภาพ เพื่อให้นักเรียนและนักวิจัยมีแพลตฟอร์มที่ยืดหยุ่น ใช้งานได้จริง และใช้งานง่ายในการทำการทดลองและวิจัยเกี่ยวกับระบบและเซลล์แสงอาทิตย์
1.2 คุณสมบัติ
(1) พกพาสะดวก: แพลตฟอร์มการสอนเคลื่อนที่ได้รับการออกแบบให้มีน้ำหนักเบาและกะทัดรัด สามารถเคลื่อนย้ายไปยังสถานที่ต่างๆ ได้อย่างง่ายดาย ทำให้นักเรียนและนักวิจัยสามารถทำการทดลองในสภาพแวดล้อมต่างๆ เช่น ห้องปฏิบัติการ ห้องเรียน และในภาคสนามได้
(2) อเนกประสงค์: แพลตฟอร์มการสอนเคลื่อนที่มักติดตั้งอุปกรณ์ทดลองต่างๆ เช่น แหล่งจ่ายไฟ DC แบบตั้งโปรแกรมได้ แบตเตอรี่ มัลติมิเตอร์ ฯลฯ ซึ่งสามารถใช้ทำการทดลองเกี่ยวกับระบบเซลล์แสงอาทิตย์และแบตเตอรี่ต่างๆ ได้
(3) ใช้งานง่าย: แพลตฟอร์มการสอนเคลื่อนที่มักมีอินเทอร์เฟซที่ใช้งานง่ายและคู่มือการใช้งาน ทำให้นักเรียนและนักวิจัยสามารถทำการทดลองได้อย่างสะดวกแม้ไม่มีความรู้เฉพาะทาง
(4) การบันทึกและวิเคราะห์ข้อมูล: แพลตฟอร์มการสอนเคลื่อนที่มักมีฟังก์ชันการบันทึกและวิเคราะห์ข้อมูล ซึ่งสามารถบันทึกและวิเคราะห์ข้อมูลการทดลองแบบเรียลไทม์ ช่วยให้นักเรียนและนักวิจัยเข้าใจหลักการทำงานของระบบเซลล์แสงอาทิตย์และแบตเตอรี่ได้ดียิ่งขึ้น
5) ความปลอดภัย: แพลตฟอร์มการสอนเคลื่อนที่มักมีฟังก์ชันความปลอดภัย เช่น การป้องกันการโอเวอร์โหลดและการป้องกันการลัดวงจร เพื่อให้มั่นใจได้ว่าการทดลองจะดำเนินการอย่างปลอดภัย
2. พารามิเตอร์ทางเทคนิค
กำลังไฟเข้า: สามเฟสห้าสาย 380V, 50Hz
ขนาด: 1310 มม.*730 มม.*2050 มม.
น้ำหนัก: 200 กก.
อุณหภูมิแวดล้อม: -10℃～+40℃
ความชื้นสัมพัทธ์: <85% (25℃)

3. รายการส่วนประกอบและคำแนะนำโดยละเอียด
3.1 ส่วนประกอบหลัก
ลำดับที่ ชื่อ
1 โครงอะลูมิเนียม
2 โมดูลมิเตอร์มัลติฟังก์ชั่นสามเฟส
3 โมดูลมัลติมิเตอร์กำลัง
4 โมดูลสวิตช์กำลัง
5 โมดูลแหล่งจ่ายไฟแบบสวิตชิ่งสำหรับกังหันลมขนาดเล็ก
6 โมดูลสวิตช์กำลังสามเฟส
7 แผงสื่อสาร
8 โมดูลแผงไฟ 230V
9 โมดูลอินเวอร์เตอร์ไฮบริด
10 โมดูลคอมพิวเตอร์
11 ตัวควบคุมการชาร์จกังหันลมขนาดเล็ก 12V
12 โมดูลโหลดโอห์มิกแปรผันสามเฟส 1000w
13 แหล่งจ่ายไฟ DC แบบโปรแกรมได้
14 โมดูลการกระจายพลังงานแบบป้องกันสำหรับเวิร์กสเตชัน
15 โมดูลแบตเตอรี่
16 ระบบทดสอบเครื่องจักรเซอร์โวแบบไดนามิกสำหรับเครื่องจักร 0.3KW
17 กังหันลมขนาดเล็ก กังหันลม 370W พร้อมเสาสาธิต
3.2 อุปกรณ์เสริม
ลำดับที่ ชื่อ จำนวน
1 มัลติมิเตอร์ดิจิทัล 2
2 สายเคเบิลเชื่อมต่อความปลอดภัย 4 มม. สองสี 0.25 เมตร 2.5 มม.² 4
3 สายเคเบิลเชื่อมต่อความปลอดภัย 4 มม. สีแดง 0.25 เมตร 2.5 มม.² 2
4 สายเคเบิลเชื่อมต่อความปลอดภัย 4 มม. สีเขียว 0.25 เมตร 2.5 มม.² 2
5 สายเคเบิลเชื่อมต่อความปลอดภัย 4 มม. สีเหลือง 0.25 เมตร 2.5 มม.² 2
6 สายเคเบิลเชื่อมต่อความปลอดภัย 4 มม. สีน้ำเงิน 0.25 เมตร 2.5 มม.² 2
7 สายเคเบิลเชื่อมต่อความปลอดภัย 4 มม. สองสี 1 เมตร 2.5 มม.² 1
8 สายเคเบิลเชื่อมต่อความปลอดภัย 4 มม. สีแดง 1 เมตร 2.5 มม.² 2
9 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สีเขียว ยาว 1 เมตร 2.5 มม.² 2
10 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สีน้ำเงิน ยาว 1 เมตร 2.5 มม.² 2
11 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สีดำ ยาว 1.5 เมตร 2.5 มม.² 5
12 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สีแดง ยาว 1.5 เมตร 2.5 มม.² 5
13 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สีเขียว ยาว 1.5 เมตร 2.5 มม.² 4
14 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สีเหลือง ยาว 1.5 เมตร 2.5 มม.² 4
15 สายเคเบิลเชื่อมต่อเพื่อความปลอดภัย 4 มม. สีน้ำเงิน ยาว 1.5 เมตร 2.5 มม.² 3
16 สายเคเบิลเครือข่าย ยาว 1 เมตร ประเภท 5 สีเหลือง 1
17 สายเคเบิลเครือข่าย ยาว 2 เมตร ประเภท 5 สีเหลือง 2
18 USB 2.0 อะแดปเตอร์อีเธอร์เน็ต 1
19 สวิตช์อีเธอร์เน็ต 5 พอร์ต 1
20 รางปลั๊กไฟแบบยุโรป 6 ตำแหน่งพร้อมสวิตช์ 1
21 สายเคเบิลเชื่อมต่อแบบ U-shaped ขนาด 4 มม. สีดำ 10
22 สายเคเบิลเชื่อมต่อแบบ U-shaped ขนาด 4 มม. สีแดง 5
23 สาย RJ12 6P4C ยาว 1.5 เมตร 4
24 ปลั๊กแบบยุโรป 1
25 สาย USB 1
26 แฟลชไดร์ฟ 1
27 ชิ้น 1
4. รายการทดลอง
การทดลองที่ 1 การติดตั้งระบบไฮบริดพลังงานแสงอาทิตย์ร่วมกับการทดลองกังหันลมขนาดเล็ก
การทดลองที่ 2 การทดลองพารามิเตอร์ของตัวควบคุมการชาร์จ
การทดลองที่ 3 การทดลองทดสอบกระแสโหลด
การทดลองที่ 4 การทดลองการไหลของพลังงานผ่านการจำลองเส้นทางแสงอาทิตย์และโปรไฟล์ลม การจำลอง
การทดลองที่ 5 การทดสอบซอฟต์แวร์ Matlab
