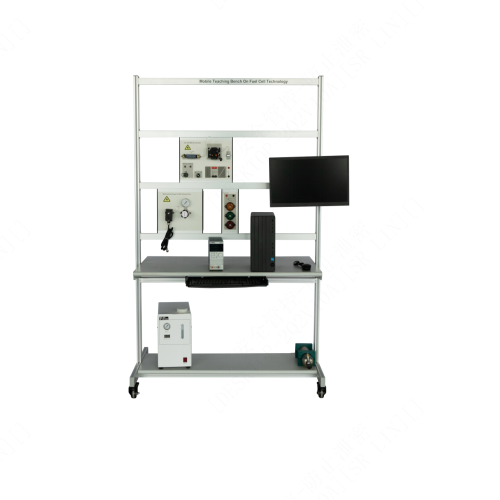

Name: ม้านั่งสอนเคลื่อนที่เกี่ยวกับเทคโนโลยีเซลล์เชื้อเพลิง อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
Brand: MY SHOP
SKU: SMTG1004
Availability: InStock
Rating: 5 (1 reviews)

Description

SMTG1004 ม้านั่งสอนเคลื่อนที่เกี่ยวกับเทคโนโลยีเซลล์เชื้อเพลิง อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
1. บทนำเกี่ยวกับอุปกรณ์
1.1 ภาพรวม
อุปกรณ์ฝึกอบรมนี้สร้างขึ้นจากโครงอลูมิเนียมโปรไฟล์ และประกอบด้วยเครื่องกำเนิดไฮโดรเจน วาล์วลดแรงดัน วาล์วโซลินอยด์ เครื่องวัดการไหลของก๊าซ เซลล์เชื้อเพลิงพร้อมตัวแปลง DC และโหลดหลายตัว
ในระหว่างการทำงานของอุปกรณ์ฝึกอบรมนี้ ประกอบด้วยสองกระบวนการหลัก ได้แก่ การจ่ายก๊าซและการจ่ายพลังงานให้กับเซลล์เชื้อเพลิง
ในอุปกรณ์ฝึกอบรมนี้ เครื่องกำเนิดไฮโดรเจนจะผลิตไฮโดรเจน และไฮโดรเจนที่ผลิตได้จะผ่านวาล์วลดแรงดัน วาล์วโซลินอยด์ และเครื่องวัดการไหลของก๊าซตามลำดับไปยังเซลล์เชื้อเพลิงพร้อมตัวแปลง DC และจ่ายเชื้อเพลิงให้กับเซลล์เชื้อเพลิง ด้านหนึ่งของเซลล์เชื้อเพลิงเชื่อมต่อกับอากาศเพื่อจ่ายออกซิเจน (O2) ที่จำเป็นสำหรับเซลล์เชื้อเพลิง ตัวเร่งปฏิกิริยาจะส่งเสริมปฏิกิริยาออกซิเดชัน-รีดักชันระหว่างเชื้อเพลิง (H2) และออกซิเจน (O2) เปลี่ยนพลังงานเคมีเป็นพลังงานไฟฟ้า และจ่ายพลังงานไฟฟ้าที่ผลิตได้ให้กับโหลดเพื่อการทำงาน
วาล์วลดแรงดันใช้เพื่อลดแรงดันของแหล่งอากาศและรักษาระดับให้คงที่ เพื่อให้วาล์วควบคุมสามารถรับพลังงานจากแหล่งอากาศที่เสถียรสำหรับการควบคุม
วาล์วโซลินอยด์สามารถใช้ควบคุมและปรับสมดุลของตัวกลางของเหลว (ไฮโดรเจน) ได้
เครื่องวัดการไหลของก๊าซสามารถใช้คำนวณปริมาตรของไฮโดรเจนที่เข้ามาได้
โดยการเชื่อมต่อเซลล์เชื้อเพลิงเข้ากับโหลด และใช้มัลติมิเตอร์วัดภายใต้สภาวะการทำงานที่แตกต่างกัน คุณสามารถสังเกตการเปลี่ยนแปลงของแรงดันไฟฟ้าก่อนและหลังได้ ซึ่งจะช่วยกำหนดการเปลี่ยนแปลงของกำลังไฟฟ้าของเซลล์เชื้อเพลิงก่อนและหลังได้
ดังนั้น อุปกรณ์นี้จึงสามารถดำเนินการฝึกปฏิบัติจริงต่อไปนี้ได้:
ส่วนที่หนึ่งของกระบวนการผลิตไฮโดรเจน (ใช้เครื่องกำเนิดไฮโดรเจนเพื่อผลิตไฮโดรเจนหรือนำขวดไฮโดรเจนของคุณเองมาใช้)
ส่วนที่ 2: บทนำเกี่ยวกับเซลล์เชื้อเพลิง
ส่วนที่ 3: กระบวนการจ่ายก๊าซของเซลล์เชื้อเพลิง
ส่วนที่ 4: กระบวนการจ่ายพลังงานของเซลล์เชื้อเพลิง
ส่วนที่ 5: การใช้ซอฟต์แวร์
จากการฝึกปฏิบัติจริงข้างต้น นักเรียนสามารถพัฒนาความรู้และทักษะที่เกี่ยวข้อง และเหมาะสมสำหรับการสอนและการฝึกทักษะที่เกี่ยวข้อง
1.2 คุณสมบัติ
(1) แพลตฟอร์มการฝึกอบรมใช้โครงสร้างเฟรมเสาโปรไฟล์อลูมิเนียม ซึ่งเรียบง่ายและสวยงามโดยรวม มีล้ออเนกประสงค์ที่ด้านล่างและสามารถเคลื่อนย้ายได้อย่างคล่องตัว
(2) การผสมผสานระหว่างซอฟต์แวร์และฮาร์ดแวร์สามารถดำเนินการเนื้อหาการฝึกอบรมในหลากหลายวิชาได้
(3) แพลตฟอร์มการฝึกอบรมมีระบบป้องกันความปลอดภัยที่ดี
2 พารามิเตอร์ทางเทคนิค
แหล่งจ่ายไฟเข้า: ไฟฟ้ากระแสสลับเฟสเดียว 3 สาย 220V, 50Hz
ขนาด: 1340 มม.*760 มม.*2200 มม.
น้ำหนัก: <154 กก.
อุณหภูมิแวดล้อม: -10℃～+40℃
ความชื้นสัมพัทธ์: <85% (25℃)

3 รายการส่วนประกอบและคำแนะนำโดยละเอียด
3.1 ส่วนประกอบหลัก
ลำดับที่ ชื่อ
1 โครงอลูมิเนียมโปรไฟล์
2 เครื่องกำเนิดไฮโดรเจน
3 ถังไฮโดรเจน
4 วาล์วลดแรงดัน
5 บารอมิเตอร์
6 เซลล์เชื้อเพลิงพร้อมตัวแปลง DC
7 โมดูลโหลด (โหลดปกติ)
8 โมดูลโหลด (โหลดอิเล็กทรอนิกส์)
9 คอมพิวเตอร์
10 ล้ออเนกประสงค์
11 วาล์วแม่เหล็กไฟฟ้า
3.2 รายการอุปกรณ์
ลำดับที่ ชื่อ จำนวน
1 เครื่องกำเนิดไฮโดรเจน 1
2 ถังไฮโดรเจน 1
3 บีกเกอร์ 1
4 อนุภาคโพแทสเซียมไฮดรอกไซด์ ขวด
5 วาล์วลดแรงดัน 1
6 วาล์วแม่เหล็กไฟฟ้า 1
7 บารอมิเตอร์ 1
8 โมดูลโหลด (โหลดปกติ) 1
9 โมดูลโหลด (โหลดอิเล็กทรอนิกส์) 1
10 เซลล์เชื้อเพลิงพร้อมตัวแปลง DC 1
11 คอมพิวเตอร์ 1
12 ล้ออเนกประสงค์ 4
13 แท่นทดสอบอลูมิเนียมแบบเคลื่อนที่ 1
3.3 อุปกรณ์เสริม
ลำดับ ชื่อ จำนวน
1 ปลั๊กนิรภัยพร้อมซ็อกเก็ต 3
2 ซ็อกเก็ตหลายช่อง 1
3 สายเชื่อมต่อนิรภัย 4 มม. (สีแดง) 5
4 สายเชื่อมต่อนิรภัย 4 มม. (สีดำ) 5
5 มัลติมิเตอร์ 2
6 สาย J-TAG 1
7 ท่อเชื่อมต่อไฮโดรเจน 1
8 ฮาร์ดไดรฟ์พกพา 1
4 โครงการฝึกอบรมภาคปฏิบัติ
ส่วนแรกของกระบวนการผลิตไฮโดรเจน (ใช้เครื่องกำเนิดไฮโดรเจนเพื่อผลิตไฮโดรเจนหรือนำขวดไฮโดรเจนของคุณเองมาใช้)
ส่วนที่ 2 บทนำเกี่ยวกับเซลล์เชื้อเพลิง
ส่วนที่ 3 กระบวนการจ่ายก๊าซของเซลล์เชื้อเพลิง
ส่วนที่ 4 กระบวนการจ่ายพลังงานของเซลล์เชื้อเพลิง
(1) ตัวแปลง DC-DVD (ใช้เพื่อให้ได้แรงดันไฟฟ้า DC ที่เสถียร)
(2) เชื่อมต่อโหลดทั่วไป
(3) เชื่อมต่อโหลดอิเล็กทรอนิกส์
ส่วนที่ 5 การใช้ซอฟต์แวร์
