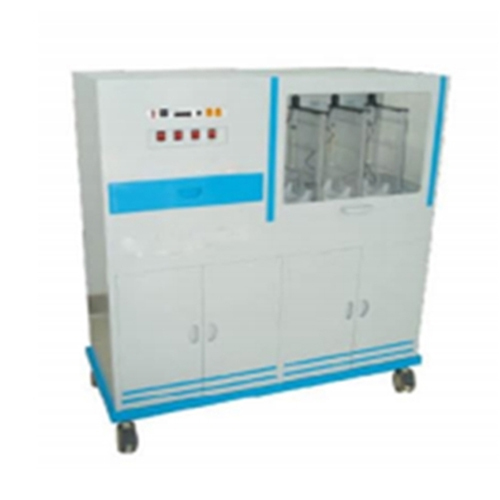

ชุดอุปกรณ์ฉายแสง กัดกรด และล้างลายวงจร PCB (ชุด) อุปกรณ์ห้องปฏิบัติการ PCB อุปกรณ์การศึกษา อุปกรณ์การสอน

No.SM0002PCB
SM0002PCB ชุดอุปกรณ์ฉายแสง กัดกรด และล้างลายวงจร PCB (ชุด) อุปกรณ์ห้องปฏิบัติการ PCB อุปกรณ์การศึกษา อุปกรณ์การสอน
มิติ
1700 มม. × 1200 มม. × 400 มม.
พลังการทำงาน
220 โวลต์, 50 เฮิรตซ์
  • ชุดอุปกรณ์ฉายแสง กัดกรด และล้างลายวงจร PCB (ชุด) อุปกรณ์ห้องปฏิบัติการ PCB อุปกรณ์การศึกษา อุปกรณ์การสอน

Description

SM0002PCB ชุดอุปกรณ์ฉายแสง กัดกรด และล้างลายวงจร PCB (ชุด) อุปกรณ์ห้องปฏิบัติการ PCB อุปกรณ์การศึกษา อุปกรณ์การสอน
I. ฟังก์ชั่นการทำงานของเครื่อง
1. การฉายแสงแบบคู่ด้วยระบบสุญญากาศ 2. ฟังก์ชั่นการสร้างภาพ 3. ฟังก์ชั่นการกัดกร่อนของแผงวงจร 4. ฟังก์ชั่นการเจาะรูผ่านแผงวงจร
II. คุณสมบัติ
1. ใช้วัสดุโปร่งใสที่เป็นมิตรต่อสิ่งแวดล้อม นักเรียนสามารถมองเห็นกระบวนการทั้งหมดในการเจาะรูผ่านได้
2. ฟังก์ชั่นการฉายแสงแบบลิ้นชัก มีฟังก์ชั่นดูดสุญญากาศ ฟังก์ชั่นควบคุมเวลา และฟังก์ชั่นการสร้างภาพ ทำจากวัสดุโปร่งใส

III. พารามิเตอร์ทางเทคนิค
1. ความแม่นยำในการผลิตแผ่นวงจร: 4-6 มิล, 0.1 มม.-0.15 มม.
2. ขนาดฟังก์ชันภาพสูงสุด: 300 มม. × 200 มม. (ช่องกัดกร่อนโปร่งใส 1 ชุด)
3. ขนาดการกัดกร่อนสูงสุด: 300 มม. × 200 มม. (ช่องกัดกร่อนโปร่งใส 2 ชุด)
4. ขนาดรูสูงสุด: 300 มม. × 200 มม. (ช่องกัดกร่อนโปร่งใส 2 ชุด)
5. ตัวควบคุมอุณหภูมิ: 45-65 องศาเซลเซียส และสามารถปรับได้
6. ความแม่นยำของรูทะลุขั้นต่ำ: φ0.3 มม.
7. แรงดันใช้งานของปั๊ม: 1.2 กิโลวัตต์
8. กำลังไฟทำงาน: 220 โวลต์, 50 เฮิรตซ์
9. ขนาด: 1700 มม. × 1200 มม. × 400 มม.
