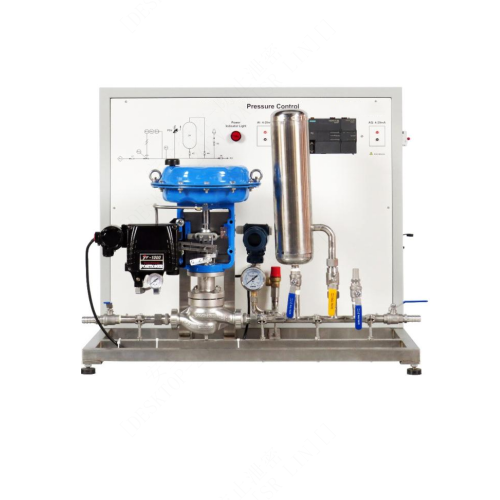

Name: ผู้ฝึกสอนการควบคุมแรงดัน โรงเรียนฝึกอบรมเชิงปฏิบัติการ อุปกรณ์ห้องปฏิบัติการ ผู้ฝึกสอนการควบคุมกระบวนการ
Brand: MY SHOP
SKU: SMTP008
Availability: InStock
Rating: 5 (1 reviews)

Description

SMTP008 ผู้ฝึกสอนการควบคุมแรงดัน โรงเรียนฝึกอบรมเชิงปฏิบัติการ อุปกรณ์ห้องปฏิบัติการ ผู้ฝึกสอนการควบคุมกระบวนการ
1. บทนำผลิตภัณฑ์
1.1 คำอธิบายผลิตภัณฑ์
ตัวควบคุมแรงดัน SMTP008 เป็นอุปกรณ์ควบคุมของเหลวประสิทธิภาพสูงที่ออกแบบตามแนวคิดการควบคุมอุตสาหกรรมสมัยใหม่ ผลิตภัณฑ์นี้ผสานรวมเทคโนโลยีการควบคุมอัตโนมัติขั้นสูง ระบบตรวจจับเซ็นเซอร์ที่แม่นยำ และแอคชูเอเตอร์ที่เชื่อถือได้ ช่วยให้สามารถปรับและจัดการแรงดันของของเหลวได้อย่างแม่นยำผ่านอัลกอริทึมควบคุมอัจฉริยะ ในฐานะอุปกรณ์เฉพาะที่พัฒนาขึ้นเพื่อวัตถุประสงค์ด้านการเรียนการสอนและการวิจัยทางวิทยาศาสตร์ ผลิตภัณฑ์นี้ใช้แนวคิดการออกแบบแบบแยกส่วน แต่ละส่วนการทำงานได้รับการผสมผสานและปรับแต่งอย่างพิถีพิถันเพื่อให้มั่นใจถึงเสถียรภาพและความน่าเชื่อถือของระบบปฏิบัติการ ในส่วนของการกำหนดค่าฮาร์ดแวร์ ผลิตภัณฑ์นี้ใช้ส่วนประกอบและวัสดุควบคุมอุตสาหกรรมคุณภาพสูง รวมถึงส่วนประกอบหลัก เช่น ตัวควบคุมแบบตั้งโปรแกรมได้ของ Siemens เซ็นเซอร์ความแม่นยำสูง และแอคชูเอเตอร์ป้องกันการกัดกร่อน ส่วนประกอบสำคัญเหล่านี้ล้วนมาจากซัพพลายเออร์แบรนด์ดังระดับโลก ให้ประสิทธิภาพที่ยอดเยี่ยมและอายุการใช้งานที่ยาวนาน
การออกแบบตัวถังมาตรฐานอุตสาหกรรม พร้อมโครงสร้างโดยรวมที่กะทัดรัดและเพรียวบาง และรูปลักษณ์ที่เรียบง่ายและสง่างาม ด้านหน้าของอุปกรณ์ถูกจัดเรียงตามส่วนต่างๆ ของการใช้งาน ด้านซ้ายเป็นพื้นที่แสดงสถานะ พร้อมไฟ LED แสดงสถานะพลังงานความสว่างสูง ดีไซน์ไฟสีแดงสะดุดตา ช่วยให้มองเห็นสถานะการทำงานได้ชัดเจนตั้งแต่แรกเห็น ส่วนกลางเป็นพื้นที่อินเทอร์เฟซสัญญาณ พร้อมอินพุตและเอาต์พุตแบบอะนาล็อกที่ได้มาตรฐานอุตสาหกรรม พอร์ตสายไฟทั้งหมดชุบทองเพื่อความน่าเชื่อถือและความเสถียรของการส่งสัญญาณ ด้านขวาเป็นพื้นที่ควบคุมการทำงานของแอคชูเอเตอร์ ซึ่งประกอบด้วยวาล์วควบคุมลมสแตนเลสและตัวกำหนดตำแหน่งวาล์ว พื้นผิวตัววาล์วได้รับการเคลือบพิเศษและมีความทนทานต่อการกัดกร่อนที่ดี
1.2 คุณสมบัติผลิตภัณฑ์
1. ใช้อัลกอริทึม PID แบบปรับได้ เพื่อปรับพารามิเตอร์ควบคุมได้อย่างยืดหยุ่นและปรับแรงดันได้อย่างแม่นยำ
2. รองรับการสลับแบบแมนนวล/อัตโนมัติโดยไม่มีการรบกวน ตอบสนองความต้องการในการทดลองที่หลากหลาย
3. วาล์วลมสแตนเลส + เซ็นเซอร์ความแม่นยำสูง ทนทานต่อการกัดกร่อนและอายุการใช้งานยาวนาน
4. หน้าจอสัมผัสภายนอกแสดงอัตราการไหล แรงดัน การเปิดวาล์ว และพารามิเตอร์อื่นๆ แบบเรียลไทม์ พร้อมรองรับการบันทึกข้อมูลย้อนหลัง
5. เบรกเกอร์ป้องกันไฟรั่ว ตัดไฟอัตโนมัติเมื่อเกิดไฟเกินหรือไฟฟ้าลัดวงจร
6. ระบบป้องกันแรงดันอากาศต่ำ (ปิดวาล์วเมื่อแรงดัน <0.2 บาร์) เพื่อป้องกันการทำงานผิดปกติ

2. พารามิเตอร์ทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิคพื้นฐาน
แหล่งจ่ายไฟฟ้า: AC 220V เฟสเดียว สามสาย
2.2 พารามิเตอร์ลักษณะอุปกรณ์
ขนาด: 850 มม. * 600 มม. * 765 มม.
น้ำหนัก: ≤100 กก.
3. การแนะนำผลิตภัณฑ์
3.1 ส่วนประกอบหลักของผลิตภัณฑ์
หมายเลขรุ่น: ชื่อ: จำนวน:
1 ช่องจ่ายน้ำ (PI2)
2 วาล์ว (V1)
1
3 วาล์วควบคุมไฟฟ้าแบบสัดส่วน
1
4 ไฟแสดงสถานะการทำงาน
1
5 เซ็นเซอร์วัดแรงดันต่าง
1
6 อินพุตแบบอะนาล็อก
1
7 โมดูล PLC
1
8 เอาต์พุตแบบอะนาล็อก
1
9 ถังแรงดัน (D1)
1
10 มาตรวัดแรงดันเชิงกล (PI1) 1
11 วาล์ว (V2) 1
12 วาล์ว (V4) 1
13 วาล์ว (V5) 1
14 ทางออก (PI2) 1
3.2 อุปกรณ์เสริมผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 ท่อน้ำ 1
2 สายไฟ 1
3 สายไฟ 1
4 สายเคเบิลเครือข่าย 1
5 ที่รัดสายยาง 4
6 ฟิวส์ (5A) 5
7 สายไฟนิรภัยขนาด 2 มม. 2
4. บทนำสู่อินเทอร์เฟซหน้าจอสัมผัส
1 ค่าเอาต์พุตของวาล์วตามสัดส่วน
2 ค่าแบบเรียลไทม์ของวาล์วตามสัดส่วน
3 การตั้งค่าการเปิดและปิดวาล์วตามสัดส่วน
4 หน้าถัดไป
1 การตั้งค่าองศาการเปิดและปิดวาล์วตามสัดส่วนด้วยตนเอง
2 สวิตช์ PID
1 ค่าการตั้งค่า PID
2 ค่าจริงของ PID
3 เปอร์เซ็นต์เอาต์พุต
PID สามกลุ่มพารามิเตอร์
5. รายการการทดลองสอนผลิตภัณฑ์
(1) การทดลองควบคุมความดันโดยใช้การควบคุมแบบ PID
