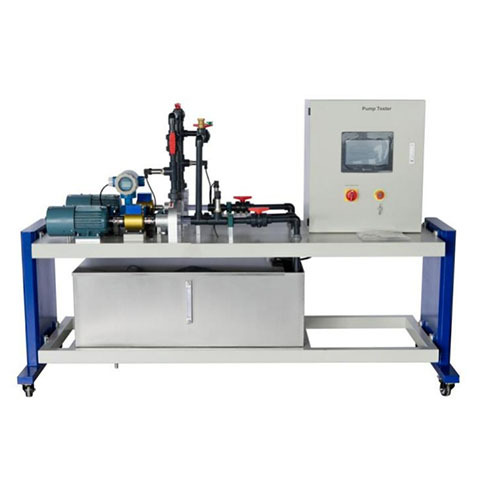

SMTF1050 เครื่องทดสอบปั๊ม อุปกรณ์ฝึกอบรมวิศวกรรมของเหลว อุปกรณ์การศึกษา อุปกรณ์ฝึกอบรมอาชีวศึกษา
1. บทนำอุปกรณ์
1.1 ภาพรวม
ในการใช้งานจริง สถานีจ่ายน้ำมักต้องใช้ปั๊มหอยโข่งหลายตัวทำงานร่วมกัน ระบบบำบัดน้ำจะจ่ายอัตราการไหลและแรงดันตามที่ต้องการ การเชื่อมต่อและการทำงานระหว่างปั๊มทั้งสองทำได้สองวิธี ได้แก่ แบบขนานและแบบอนุกรม เครื่องทดสอบปั๊มสามารถเชื่อมต่อได้สองวิธีตามที่จำเป็นสำหรับการทดลอง อุปกรณ์นี้มีปั๊มน้ำสองชุดที่ขับเคลื่อนด้วยมอเตอร์ความถี่แปรผันตัวเดียวกัน ปั๊มน้ำทั้งสองตัวมีอัตราการไหลและแรงดันน้ำเท่ากัน อุปกรณ์นี้มีเซ็นเซอร์แรงดันหลายชุดและวัดแรงดันน้ำในท่อน้ำรวมโดยการวัดแรงดันรวม นอกจากนี้ อุปกรณ์ยังมีท่อเวนทูรีเพิ่มเติม และผู้ใช้สามารถวัดแรงดันต่าง ๆ ได้โดยใช้มาตรวัดแรงดันต่างระดับไมโคร (ของตัวเอง)
1.2 คุณสมบัติ
(1) อุปกรณ์นี้ได้รับการออกแบบให้มีความปลอดภัย จึงมีประสิทธิภาพการต่อลงดินที่ยอดเยี่ยมและเชื่อถือได้
(2) ใช้โซลูชันไฟฟ้าแบบบูรณาการ ซึ่งสามารถแสดงข้อมูลเซ็นเซอร์ต่าง ๆ ที่ได้รับจากจอแสดงผลอัจฉริยะได้อย่างชัดเจน ทำให้ผู้ใช้สามารถประมวลผลข้อมูลได้ง่ายขึ้น
(3) การใช้วัสดุที่ทนทานต่อการกัดกร่อนและแข็งแรงกว่า ทำให้อุปกรณ์มีความปลอดภัยสูงขึ้นและมีอายุการใช้งานยาวนานขึ้น
2. พารามิเตอร์ทางเทคนิค
กำลังไฟเข้า: เฟสเดียว สายเดี่ยว 220V 50Hz
ขนาด: 2300 มม. * 900 มม. * 1600 มม.
น้ำหนัก: 368 กก.
สภาพการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃; ความชื้นสัมพัทธ์ <85% (25℃)

3. รายการส่วนประกอบและรายละเอียดเบื้องต้น
3.1 ส่วนประกอบหลัก
หมายเลข ชื่อ
1 กล่องควบคุมไฟฟ้า
2 ช่องจ่ายน้ำ
3 โมดูลวัดกำลังแรงบิดและความเร็ว
4 เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า
5 มอเตอร์ความถี่แปรผัน หมายเลข 1
6 ปั๊มน้ำความถี่แปรผัน หมายเลข 2
7 เซ็นเซอร์วัดแรงดัน
8 ท่อเวนทูรี
9 ปั๊มหอยโข่งใส
10 ถังเก็บน้ำ
3.2 ส่วนประกอบกล่องจ่ายไฟ
หมายเลข ชื่อ
1 หน้าจอสัมผัส
2 สวิตช์หยุดฉุกเฉิน
3 สวิตช์โหลด
4 คอนแทคเตอร์ AC
5 รีเลย์
6 แหล่งจ่ายไฟแบบสวิตชิ่ง
7 โมดูลเอาต์พุตอนาล็อก
8 เบรกเกอร์
9 แผงควบคุมอุตสาหกรรม
10 เราเตอร์
11 เครื่องมือแสดงผลแบบสะสม
12 ตัวแปลงความถี่
3.3 รายการอุปกรณ์
หมายเลข ชื่อ จำนวน
ส่วนประกอบ 1 มอเตอร์อินเวอร์เตอร์ 2
ส่วนประกอบ 2 ปั๊มน้ำใส 2
ส่วนประกอบ 3 โมดูลวัดกำลังแรงบิดและความเร็ว 2
ส่วนประกอบ 4 เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้า 1
ส่วนประกอบ 5 เซ็นเซอร์วัดแรงดัน 4
ส่วนประกอบ 6 ท่อเวนทูรี 1
ส่วนประกอบ 7 แหล่งจ่ายไฟแบบสวิตชิ่ง 1
ส่วนประกอบ 8 แหล่งจ่ายไฟแบบสวิตชิ่ง 1
ส่วนประกอบ 9 แผงควบคุมอุตสาหกรรม 1
ส่วนประกอบ 10 เราเตอร์ 1
ส่วนประกอบ 11 เครื่องมือแสดงผลแบบสะสม 2
ส่วนประกอบ 12 ตัวแปลงความถี่ 2
3.4 อุปกรณ์เสริม
หมายเลข ชื่อ จำนวน
1 ซีดีซอฟต์แวร์ 1
2 สายอีเทอร์เน็ต 1
4. รายการการทดลอง
การทดลองที่ 1 สาธิตหลักการและการใช้งานเครื่องทดสอบปั๊ม
การทดลองที่ 2 สาธิตการทำงานแบบอนุกรมของเครื่องทดสอบปั๊ม
การทดลองที่ 3 สาธิตการทำงานแบบขนานของเครื่องทดสอบปั๊ม
การทดลองที่ 4 สาธิตการทำงานเครือข่ายของแอปพลิเคชันพีซีของเครื่องทดสอบปั๊ม
การทดลองที่ 5 สาธิตการทำงานเครือข่ายแอปพลิเคชันมือถือของเครื่องทดสอบปั๊ม
