SMTP003 ชุดฝึกอบรมการควบคุมการสื่อสารเครือข่ายของซีเมนส์ อุปกรณ์การสอน การฝึกอบรมทางการศึกษา เครื่องฝึกการควบคุมกระบวนการ
I. ภาพรวมผลิตภัณฑ์
1.1 ภาพรวม

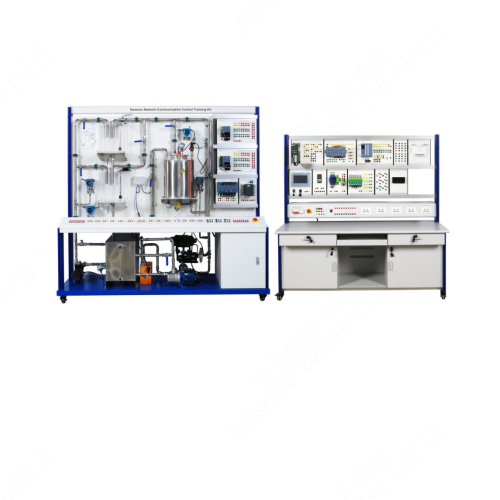

ชุดฝึกอบรมการควบคุมการสื่อสารเครือข่ายของ Siemens ประกอบด้วยสองส่วน ได้แก่ หน่วยแอคทูเอเตอร์และคอนโซล
แอคทูเอเตอร์: สร้างขึ้นจากโครงอลูมิเนียมอัลลอยด์ ประกอบด้วยถังเก็บน้ำ ปั๊มน้ำ วาล์วควบคุมแบบแปรผันตามสัดส่วน ตัวทำความร้อน เซ็นเซอร์วัดการไหล เซ็นเซอร์วัดอุณหภูมิ เซ็นเซอร์วัดความดัน ฯลฯ ซึ่งสามารถควบคุมแบบเรียงลำดับและแบบ PID ได้
คอนโซลก็สร้างขึ้นจากโครงอลูมิเนียมอัลลอยด์เช่นกัน ประกอบด้วยกล่องจ่ายไฟ คอมพิวเตอร์ PLC โมดูลการสื่อสาร ฯลฯ ซึ่งสามารถติดตั้งกล่องแขวนโมดูลแบบสองชั้นได้ การเดินสายโมดูล PLC ใช้ขั้วต่อ K4 เพื่อส่งไปยังแผงกล่องแขวน
ภาพรวมระบบของชุดฝึกอบรมการควบคุมการสื่อสารเครือข่ายของ Siemens:
1. คอมพิวเตอร์โฮสต์ของระบบใช้ซอฟต์แวร์การกำหนดค่าเพื่อตรวจสอบข้อมูลและควบคุมจากระยะไกล PLC ใช้แบรนด์ Siemens โดยมี S7-1513+DP เป็นโมดูลหลักและ S7-1214+DP เป็นโมดูลรอง สถานีหลักและสถานีรองรองรับการสื่อสาร DP และ Ethernet
2. ปั๊มน้ำของแอคทูเอเตอร์ถูกควบคุมโดยอินเวอร์เตอร์ Siemens G120 อินเวอร์เตอร์สามารถปรับความเร็วของปั๊มน้ำแบบเรียลไทม์ตามสัญญาณเอาต์พุตแบบอนาล็อกหรือวิธีการสื่อสารของ PLC เพื่อให้บรรลุวัตถุประสงค์ในการควบคุมการไหล
3. อุปกรณ์และเซ็นเซอร์ของแอคทูเอเตอร์เชื่อมต่อกับ PLC-S7-1214 ผ่านตัวเชื่อมต่อ DP/PA และ AFD สำหรับการสื่อสาร
3. อุปกรณ์และเซ็นเซอร์ของแอคทูเอเตอร์เชื่อมต่อกับ PLC-S7-1214 ผ่านตัวเชื่อมต่อ DP/PA และ AFD สำหรับการสื่อสาร 4. ตัวขับเคลื่อนติดตั้งเซ็นเซอร์วัดความดัน 2 ตัวและเซ็นเซอร์วัดอุณหภูมิที่รองรับโปรโตคอล DP ซึ่งสามารถสื่อสารผ่านเครือข่ายแบบวงแหวน การสื่อสารแบบหลายจุด และการสื่อสารแบบจุดต่อจุดได้
5. ตัวขับเคลื่อนติดตั้งเซ็นเซอร์วัดความดัน 2 ตัวและเซ็นเซอร์วัดอุณหภูมิที่รองรับโปรโตคอล PA ซึ่งสามารถสื่อสารผ่านเครือข่ายแบบวงแหวน การสื่อสารแบบหลายจุด และการสื่อสารแบบจุดต่อจุดได้
6. ตัวขับเคลื่อนติดตั้งเซ็นเซอร์วัดความดัน 2 ตัวและเซ็นเซอร์วัดอุณหภูมิที่รองรับโปรโตคอล HART ซึ่งสามารถสื่อสารผ่านเครือข่ายแบบวงแหวน การสื่อสารแบบหลายจุด และการสื่อสารแบบจุดต่อจุดได้
7. ติดตั้งกล่องแขวนปุ่มกดระยะไกลพร้อมโมดูล I/O ระยะไกลของ Siemens ไว้ภายใน และควบคุมการเริ่มและหยุดอุปกรณ์จากระยะไกลผ่านการสื่อสารอีเธอร์เน็ต
II. พารามิเตอร์ประสิทธิภาพ
2.1 พารามิเตอร์ทางเทคนิค
พารามิเตอร์แหล่งจ่ายไฟ: สามเฟส ห้าสาย 380V
พารามิเตอร์อินเวอร์เตอร์ Siemens G120: 6SL3210-1PE11-8UL1 อินพุต: 3*400-480V, เอาต์พุต: 0-แรงดันอินพุต
PLC Siemens 1214C DC/DC/DC (6ES7 214-1AG40-0XB0)
CPU PLC Siemens 6ES7 511-1CK01-0AB0 1511C-1 PN DI16/DQ16, AI5/AQ2
บอร์ดสัญญาณ RS485 CB1241 6ES7 241-1CH30-1XB0
โมดูลขยายอนาล็อก PLC Siemens 6ES7 232-4HB32-0XB0 SM 1232 AQ 2 x 14 บิต
โมดูล Siemens DP CM1542-5 6GK7 542-5DX00-0XE0
2.2 ขนาดและน้ำหนัก
ขนาด 1: ความยาว 2130 มม. ความกว้าง 752 มม. ความสูง 2055 มม.
น้ำหนัก 1: <427 กก.
ขนาด 2: ความกว้าง 1705 มม. ความสูง 703 มม. ความสูง 1736 มม.
น้ำหนัก 2: <234 กก.

III. รายการส่วนประกอบและคำแนะนำโดยละเอียด
3.1 ส่วนประกอบหลัก
หมายเลข ชื่อ
1 โมดูลอินเวอร์เตอร์ SLM-001301
2 โมดูล PLC S7-1200 SLM-001302
3 โมดูล PLC S7-1500 SLM-001303
4 โมดูลรีเลย์ DC SLM-001304
5 โมดูล SLM-001305
6 โมดูล SLM-001311
7 โมดูลปุ่มกด SLM-001310
8 โมดูล SLM-001309
9 เต้ารับ AC 220V
10 ขั้วต่อไฟสามเฟส
11 ขั้วต่อ DC 24V
12 สวิตช์ลม 4P
13 ปุ่มหยุดฉุกเฉิน
14โมดูล Hart SLM-001308
15 โมดูลหน้าจอสัมผัส SLM-001306
16 โมดูลเทอร์โมสตัท SLM-001307
3.2 ชิ้นส่วนไฟฟ้า
หมายเลข ชื่อ
1 ถังน้ำทดลอง 1
2 เครื่องวัดอุณหภูมิ
3 โมดูลรีโมทอีเธอร์เน็ต SLM-001404
4 โมดูลรีโมท DP SLM-001401
5 ถังสแตนเลส
6 เครื่องวัดความดัน
7 โมดูลตัวกระจาย SLM-001403
8 โมดูลตัวเชื่อมต่อ DP/PA SLM-001402
9 ปุ่มหยุดฉุกเฉิน
10 วาล์วแบบสัดส่วน
11 ปั๊มน้ำ
12 ปั๊มน้ำเฟสเดียว
13 ถังน้ำสแตนเลส
14เครื่องวัดอุณหภูมิ
15 ถังน้ำทดลอง 2
16 เครื่องวัดความดัน
17 เครื่องวัดอุณหภูมิ
18 เครื่องวัดความดัน
19 หม้อน้ำ
3.3 อุปกรณ์เสริม
ลำดับที่ ชื่อ หน่วย จำนวน
1 สาย USB-nimi Aimoxun 2ม. 1
2 สายดาวน์โหลด MPI 1
3 สาย USB 1.5ม. 1
4 สายไฟ 4 มม. 1ม. หัวคู่สีแดง 40
5 สายไฟ 4 มม. 1ม. หัวคู่สีเขียว 20
6 สายไฟ 4 มม. 1ม. หัวคู่สีเหลือง 20
7 สายไฟ 4 มม.1 ม. หัวคู่สีดำ 40
8 สายไฟ 4 มม. 1 ม. หัวคู่สีน้ำเงิน 10
9 สายไฟ 4 มม. 1 ม. หัวคู่สองสี 20
10 สายไฟ 4 มม. 2 ม. หัวคู่สีดำ 10
11 สายไฟ 4 มม. 2 ม. หัวคู่สีแดง 10
12 สายไฟ 4 มม. 4 ม. 1
13 สายไฟมอเตอร์สามเฟส (หุ้มฉนวน) 1.2 ม. 1
14 สายเคเบิลสื่อสาร DP แบบเดี่ยว (สีม่วง) 5 หัว 1
15 สายเคเบิลสื่อสาร DP แบบอนุกรม (สีม่วง) 1 ม. 3
16 สายเคเบิลเครือข่าย 1.2 ม. 1
17 สายเคเบิลเครือข่าย 2 ม. 5
18 สายเคเบิลเครือข่าย 3 ม. 1
19 สายเคเบิลสื่อสาร PA (สีเขียว) 1 ม. 1
20 สายเคเบิลสื่อสาร PA (สีเขียว) 2 ม. 2
21 ปั๊มลม ชุด 1
22 หลอดฟิวส์ 5A/5*20 10
23 สายเคเบิลสื่อสาร DB9 1
24 แฟลชไดรฟ์ U ชิ้น 1
25 แท่งแม่เหล็ก ชิ้น 3
IV. รายการการกำหนดค่าผลิตภัณฑ์
ลำดับ ชื่อ จำนวน
1 อินเวอร์เตอร์ SIEMENS G120 1 ชุด
2 SIEMENS S7-1200 1 ชุด
3 SIEMENS S7-1500 1 ชุด
4 SIEMENS SIMATIC AFD4 1 ชุด
5 SIEMENS SIMATIC ET 200SP 2 ชุด
6 SIEMENS SIMATIC HMI 1 ชุด
7 SIEMENS SIMATIC FDC-157 1 ชุด
V. รายการทดลอง
1. การทดลองควบคุมอุณหภูมิฮีตเตอร์แบบ PID
2. การทดลองควบคุมระดับน้ำปั๊มน้ำแบบ PID
3. การทดลองควบคุมแรงดันน้ำปั๊มน้ำแบบ PID
4. การทดลองควบคุมการไหลของวาล์วแบบสัดส่วนแบบ PID
