Name: อุปกรณ์ฝึกอบรมแบบโมดูลาร์พลังงานแสงอาทิตย์ อุปกรณ์การเรียนการสอน อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
Brand: MY SHOP
SKU: SMTG022E
Availability: InStock
Rating: 5 (1 reviews)

Description

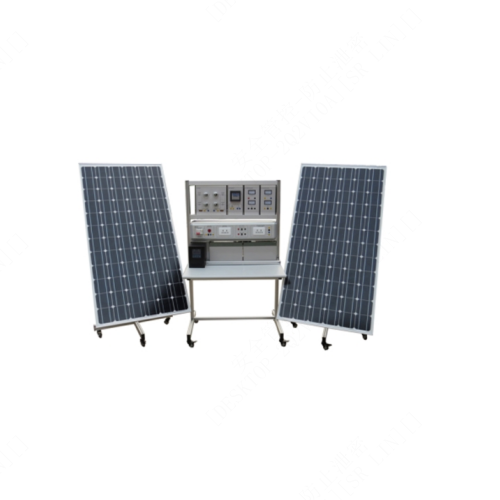

SMTG022E อุปกรณ์ฝึกอบรมแบบโมดูลาร์พลังงานแสงอาทิตย์ อุปกรณ์การเรียนการสอน อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
ชุดฝึกอบรมต้องสอดคล้องกับระบบสำหรับการศึกษาการติดตั้งระบบไฟฟ้าด้วยพลังงานแสงอาทิตย์แบบออฟกริด
ต้องประกอบด้วยโมดูลเซลล์แสงอาทิตย์แบบปรับเอียงได้ 90 วัตต์ 12 โวลต์ พร้อมเซลล์สำหรับวัดปริมาณรังสีแสงอาทิตย์และเซ็นเซอร์วัดอุณหภูมิ และโครงรองรับสำหรับโมดูลต่อไปนี้:
•โมดูลป้องกันแบตเตอรี่ 12 โวลต์ 32 แอมป์ พร้อมส่วนประกอบต่อไปนี้:
-เบรกเกอร์วงจร 32 แอมป์ สำหรับควบคุมแบตเตอรี่
-ไฟแสดงสถานะ LED สำหรับการเชื่อมต่อแบตเตอรี่
-ขั้วต่อความปลอดภัย 4 มม. สีดำ/แดง
•โมดูลตัวต้านทานปรับค่าได้ พร้อมปุ่มหมุนสำหรับปรับค่าความต้านทานและขั้วต่อ ช่วง: 0-80 โอห์ม
•โมดูลเครื่องมือวัดเพื่อทำการวัดระบบเซลล์แสงอาทิตย์ ต้องประกอบด้วยเครื่องมือหลายตัว ขั้วต่ออินพุต +/- อยู่ทางด้านซ้ายของแต่ละเครื่องมือ และขั้วต่อเอาต์พุตต้องอยู่ทางด้านขวา ต้องสามารถวัดค่า DC, AC และค่าสภาพแวดล้อมได้ เครื่องมือทั้งหมดต้องแสดงค่าที่วัดได้โดยใช้ตำแหน่งจุดทศนิยมอัตโนมัติ เริ่มจาก 1/1000 จนถึงค่าสูงสุดของการวัดแต่ละครั้ง ขั้วต่อการสื่อสารต้องอยู่ด้านล่างขวาของแผงควบคุม ต้องมีขั้วต่อ RS485 สองตัว ตัวผู้หนึ่งตัวและตัวเมียหนึ่งตัว สำหรับเชื่อมต่อกับพีซีที่ใช้ซอฟต์แวร์การเก็บข้อมูลและ/หรือกับโมดูลอื่นๆ ในการกำหนดค่าแบบลูกโซ่ เครื่องมือต้องรองรับโปรโตคอล MODBUS RTU ผ่านอินเทอร์เฟซ RS485 ซึ่งใช้โดยแอปพลิเคชันซอฟต์แวร์ (มีจำหน่ายแยกต่างหาก) เพื่อทำการวิเคราะห์คุณลักษณะทางไฟฟ้าบนโมดูลของเครื่องฝึกอบรม โมดูลต้องมีจอแสดงผลมัลติฟังก์ชัน 4 จอ:
-หมายเลข 2 สำหรับการวัด DC และแสดงข้อมูลแรงดัน กำลัง และกระแส: แรงดัน DC ± 65V, กระแส DC ± 30A, การปรับขนาดกำลัง DC อัตโนมัติ
-หมายเลข 1 จอแสดงผลสำหรับการวัด AC: แรงดัน AC 0-512V, กระแส AC ±30A, เครื่องวัดกำลัง
-หมายเลข 2 1. จอแสดงผลแสดงข้อมูลสำหรับ: เครื่องวัดความเข้มแสงอาทิตย์ 0 ÷ 1000 W/m², เครื่องวัดอุณหภูมิ 0 ÷ 400°C
การเชื่อมต่อของโมดูลเครื่องมือวัด:
- ขั้วต่อสำหรับเซลล์สอบเทียบและสำหรับเซ็นเซอร์วัดอุณหภูมิ
- ขั้วต่อแหล่งจ่ายไฟของโมดูล: แรงดันไฟฟ้า DC ต้องอยู่ระหว่าง 10V ถึง 35V
- สวิตช์เปิด/ปิด สำหรับเปิด/ปิดโมดูล
- ขั้วต่อสำหรับสัญญาณ DC วัดแรงดัน กระแส และกำลัง
- ขั้วต่อสำหรับสัญญาณ AC วัด
- พอร์ตสื่อสาร RS 485 สำหรับอินเทอร์เฟซแอปพลิเคชันซอฟต์แวร์
• โมดูลควบคุมการชาร์จ สำหรับควบคุมการชาร์จแบตเตอรี่ด้วยกระแสไฟที่จ่ายโดยแผงโซลาร์เซลล์ ต้องมีหน้าจอ LCD เพื่อแสดงข้อมูลสถานการณ์ โมดูลต้องมีการป้องกันการโอเวอร์โหลด การชดเชยอุณหภูมิ โหมดการชาร์จแบตเตอรี่ที่แตกต่างกัน (ช้า เร็ว โหมดบำรุงรักษา ฯลฯ) ขั้วต่อแผงโซลาร์เซลล์ DC ขั้วต่อแบตเตอรี่ DC และขั้วต่อโหลด DC

คุณลักษณะ:
-กระแสไฟชาร์จสูงสุด 30 A,
-กระแสไฟลัดวงจร 30 A,
-แรงดันไฟฟ้าขาเข้า 12 V,
-ระดับการป้องกัน IP22
•โมดูลโหลดพร้อมหลอดไฟ 12V สองดวง, แบบไดโครอิกและ LED; แต่ละดวงต้องมีสวิตช์เปิด/ปิดอิสระและขั้วต่อ DC 2 ขั้ว
•โมดูลโหลดพร้อมโหลด AC สองตัว (230 V, 50 Hz) ตัวบนต้องเป็นหลอดฮาโลเจน และตัวล่างเป็นหลอด LED พร้อมขั้วต่อ AC 2 ขั้ว สามารถเปิด/ปิดได้อย่างอิสระ
•โมดูลอินเวอร์เตอร์ DC เป็น AC ต้องมีวงจรควบคุมป้องกันการโอเวอร์โหลดเอาต์พุตและการคายประจุแบตเตอรี่จนหมด กำลังไฟพิกัด: 300 W, แรงดันไฟฟ้าขาเข้า: 10.5-16V โมดูลต้องมีขั้วต่อ DC, ไฟแสดงสถานะเปิด/ปิด, ไฟแสดงสถานะแบตเตอรี่ต่ำหรือโอเวอร์โหลดเอาต์พุต และขั้วต่อไฟหลัก นอกจากนี้ยังต้องมีขั้วต่อและตัวบ่งชี้ต่อไปนี้:
-DC 12 V – แหล่งจ่ายไฟ DC ที่แรงดันตามที่ระบุ
-ON – สถานะ: เปิดเมื่ออินเวอร์เตอร์ทำงาน
-Low Battery & Overload – สถานะ: แบตเตอรี่ต่ำหรือเอาต์พุตโอเวอร์โหลด
-MAINS – เอาต์พุตจากไฟบ้าน (230 Vac)
•โมดูลแบตเตอรี่
ด้วยระบบการเรียนการสอนนี้ จะสามารถทำการทดลองต่อไปนี้ได้:
พื้นฐานของเครื่องฝึกพลังงานแสงอาทิตย์:
• การระบุส่วนประกอบของเครื่องฝึก
• การวัดกระแสโหลด แรงดัน และกำลังไฟฟ้า
การวัดปริมาณรังสีและอุณหภูมิ:
• การตั้งแผงโซลาร์เซลล์ในตำแหน่งที่ได้รับรังสีมากที่สุด
• การเปลี่ยนมุมเอียงของแผงโซลาร์เซลล์
• การเปลี่ยนมุมอะซิมุธของแผงโซลาร์เซลล์
• การคลุมแผงโซลาร์เซลล์ด้วยวัสดุที่แตกต่างกัน
ปริมาณรังสีจากแสงอาทิตย์ตลอดทั้งวัน:
• การเก็บข้อมูลปริมาณรังสีจากแสงอาทิตย์
กราฟความสัมพันธ์ระหว่างแรงดันและปริมาณรังสีของแผงโซลาร์เซลล์ กราฟความสัมพันธ์ระหว่างกระแสและปริมาณรังสี และความต้านทานของแผงโซลาร์เซลล์:
• การหาค่ากราฟความสัมพันธ์ระหว่างแรงดันและปริมาณรังสีของแผงโซลาร์เซลล์
• การคำนวณความต้านทานภายในของแผงโซลาร์เซลล์
ลักษณะความสัมพันธ์ระหว่างกระแสและแรงดันของแผงโซลาร์เซลล์:
• การหาค่ากราฟความสัมพันธ์ระหว่างกระแสและแรงดันของแผงโซลาร์เซลล์
การวัดกำลังไฟฟ้าของแผงโซลาร์เซลล์:
• การหาค่ากราฟความสัมพันธ์ระหว่างกระแสและกำลังไฟฟ้าของแผงโซลาร์เซลล์ เส้นโค้ง
•การวัดแผงโซลาร์เซลล์ที่รับภาระเกิน
การใช้แผงโซลาร์เซลล์เพื่อชาร์จแบตเตอรี่:
•การชาร์จแบตเตอรี่
การใช้แผงโซลาร์เซลล์และแบตเตอรี่เพื่อจ่ายไฟให้กับโหลด DC:
•การจ่ายไฟให้กับโหลด DC
การใช้แผงโซลาร์เซลล์และแบตเตอรี่เพื่อจ่ายไฟให้กับโหลด AC:
•การจ่ายไฟให้กับโหลด AC
โมดูลต้องเป็นแบบมีฉนวน และต้องสามารถติดตั้งบนโครงแนวตั้งสองระดับที่ให้มาพร้อมกับระบบได้
เครื่องฝึกอบรมต้องมีซอฟต์แวร์ประมวลผลที่ออกแบบใน LabVIEW
เครื่องฝึกอบรมต้องมีชุดสายเชื่อมต่อและคู่มือเป็นภาษาอังกฤษ
