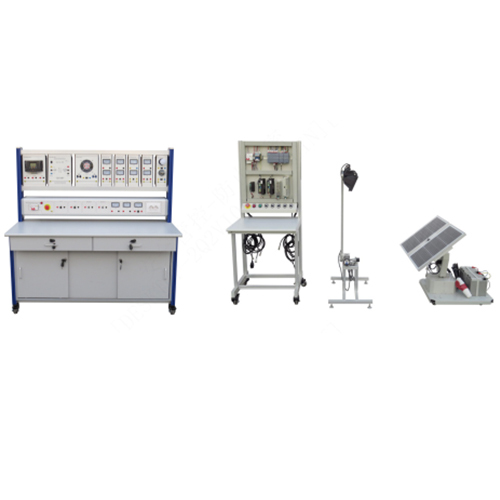

SMTG269E ชุดฝึกอบรมพลังงานแสงอาทิตย์ ชุดฝึกอบรมเชิงปฏิบัติการ ชุดฝึกอบรมแบบมีอุปกรณ์หมุนเวียน
I. ภาพรวมอุปกรณ์
1 บทนำ
1.1 ภาพรวม
ระบบการฝึกอบรมนี้จำลองกระบวนการผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ ช่วยให้นักเรียนได้เรียนรู้เกี่ยวกับการผลิตไฟฟ้าจากลมและพลังงานแสงอาทิตย์ การฝึกอบรมนี้ช่วยพัฒนาทักษะการปฏิบัติจริงของนักเรียน เหมาะสำหรับมหาวิทยาลัยวิศวกรรมศาสตร์ สถาบันฝึกอบรม และโรงเรียนเทคนิค
1.2 คุณสมบัติ
(1) ชุดผลิตไฟฟ้าจากพลังงานแสงอาทิตย์: ใช้โครงสร้างเสาอลูมิเนียม แผงโซลาร์เซลล์สามารถติดตามและปรับได้ แหล่งกำเนิดแสงจำลองสามารถปรับได้ 120 องศาในแนวนอน
(2) สามารถทำวงจรทดลองและอุปกรณ์ต่างๆ ได้มากมาย นักเรียนสามารถนำไปประกอบกับวงจรต่างๆ ทำการทดลองและเนื้อหาการฝึกอบรมที่หลากหลาย
(3) โต๊ะทำงานฝึกอบรมพร้อมระบบป้องกันความปลอดภัย

ขนาดโต๊ะฝึก: โครงอะลูมิเนียม กล่องแขวนอะลูมิเนียมอัลลอย ฐานมีล้ออเนกประสงค์ ขนาด 1400 มม. × 700 มม. × 1500 มม. (ยาว × กว้าง × สูง)
พารามิเตอร์แผงโซลาร์เซลล์แบบเดี่ยวมีดังนี้:
กำลังไฟฟ้าสูงสุดที่กำหนด: 30 วัตต์
กระแสไฟฟ้าลัดวงจร: 1.9 แอมป์
กระแสไฟฟ้าสูงสุด: 1.7 แอมป์
แรงดันไฟฟ้าวงจรเปิด: 18.5 โวลต์
พารามิเตอร์เทคโนโลยีแบตเตอรี่:
แรงดันไฟฟ้า: 12 โวลต์
ความจุ: 12 แอมป์
ปริมาณไฟฟ้าที่สูญเสียไปของแบตเตอรี่: 10 โวลต์ ± 1 โวลต์
มาตรฐานการทำงาน: GB/T 9535
ความชื้นสัมพัทธ์: 35 ~ 85% RH (ไม่ควบแน่น)
สภาพแวดล้อมการทำงาน: อุณหภูมิ -10 ~ +40 ℃ อุณหภูมิ≤80 ℃
อากาศแวดล้อม: ไม่กัดกร่อน ก๊าซไวไฟ และไม่มี ฝุ่นนำไฟฟ้า
การใช้พลังงาน: ≤5000W,
แหล่งจ่ายไฟ: AC220 ± 5%, DC24V /
แหล่งจ่ายไฟ: เฟสเดียว สามสาย AC220 ± 5%, 50HZ
โหมดการทำงาน: ต่อเนื่อง

Ⅱ. บทนำระบบ
ระบบนี้แบ่งออกเป็นสามส่วน ได้แก่ ระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ ระบบควบคุม และระบบอินเวอร์เตอร์ ระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ประกอบด้วยอุปกรณ์จำลองแหล่งกำเนิดแสง แผงโซลาร์เซลล์พลังงานแสงอาทิตย์ และแบตเตอรี่สำรอง ระบบควบคุมประกอบด้วยตัวควบคุมพลังงานแสงอาทิตย์ ระบบอินเวอร์เตอร์ประกอบด้วยอินเวอร์เตอร์ความถี่และชุดโหลด
1. ระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์จำลอง: ระบบนี้ใช้แผงโซลาร์เซลล์ขนาด 30 วัตต์ จำนวนสองแผง สามารถเชื่อมต่อแบบอนุกรมหรือขนานได้ ขึ้นอยู่กับแรงดันไฟฟ้าของระบบ อุปกรณ์จำลองพลังงานแสงอาทิตย์ประกอบด้วยเมทัลฮาไลด์กำลังสูงสองชุด สามารถปรับตำแหน่งสัมพัทธ์กับแผงโซลาร์เซลล์เพื่อจำลองตำแหน่งของแสงอาทิตย์ ช่วยให้จำลองสภาพแสงแดดต่างๆ ได้อย่างสะดวก
2. แบตเตอรี่สำรอง: ประกอบด้วยแบตเตอรี่สำรองแบบปิดผนึก 12V/12AH จำนวน 4 ก้อน ไม่ต้องบำรุงรักษา ไม่เพียงแต่สามารถเชื่อมต่อแบบขนานกับระบบ 12V48AH เพื่อใช้งานได้เท่านั้น แต่ยังสามารถเชื่อมต่อแบบอนุกรมกับระบบ 24V/24AH เพื่อใช้งานได้อีกด้วย ซึ่งช่วยให้เข้าใจการทำงานของแบตเตอรี่สำรองทั้งแบบอนุกรมและขนานได้อย่างลึกซึ้งยิ่งขึ้น
3. กล่องแขวนตัวควบคุม: กล่องนี้ใช้ตัวควบคุมการชาร์จแบบอุตสาหกรรม คุณสามารถควบคุมกำลังไฟฟ้าของเครื่องกำเนิดไฟฟ้าพลังงานลมและแผงโซลาร์เซลล์เพื่อชาร์จแบตเตอรี่ได้ มีหน้าจอ LCD คุณสามารถดูพารามิเตอร์การทำงานของระบบและตั้งค่าพารามิเตอร์ต่างๆ ได้ด้วยตนเอง พร้อมฟังก์ชันป้องกันการชาร์จเกินและป้องกันกระแสเกินที่สมบูรณ์แบบ
4. กล่องแขวนอินเวอร์เตอร์: ใช้อินเวอร์เตอร์ความถี่อัจฉริยะตรวจจับแรงดันไฟฟ้า 12V/24V แรงดันไฟฟ้าขาออก AC220V กำลังไฟฟ้าต่อเนื่อง 600W กำลังไฟฟ้าสูงสุด 1000W ประสิทธิภาพการแปลงไฟฟ้าสูงกว่า 90% พร้อมสัญญาณเตือนแรงดันต่ำอัตโนมัติ
5. กล่องแขวนมิเตอร์: สามารถแสดงแรงดันไฟฟ้าที่ผลิต, กระแสไฟฟ้าที่ผลิต, แรงดันไฟฟ้าในการชาร์จ, กระแสไฟฟ้าในการชาร์จ, แรงดันไฟฟ้าอินเวอร์เตอร์ และกระแสไฟฟ้าอินเวอร์เตอร์แบบเรียลไทม์
6. กล่องแขวนโหลดที่ขั้ว: ประกอบด้วยหลอดไส้, หลอดประหยัดไฟ และพัดลมแบบไหลตามแนวแกน และสามารถทดสอบโหลดได้หลากหลายรูปแบบสำหรับไฟ 220V AC ที่แปลงโดยอินเวอร์เตอร์
Ⅲ. เนื้อหาการทดลอง
1. รายการการทดลอง
(1) การทดสอบคุณสมบัติของแบตเตอรี่: 1) พารามิเตอร์ทางเทคนิคไฟฟ้า 2) การต่อแบตเตอรี่แบบอนุกรมและขนาน
(2) การทดลองตัวควบคุมการชาร์จ: 1) การทดลองการป้องกันแบบย้อนกลับ 2) การป้องกันตัวควบคุมเมื่อแบตเตอรี่ชาร์จเกิน 3) การทดลองการป้องกันตัวควบคุมเมื่อแบตเตอรี่คายประจุเกิน 4) การทดลองป้องกันการชาร์จ
(3) การทดลองทดสอบแรงดันไฟฟ้าวงจรเปิดของแบตเตอรี่โซลาร์เซลล์
(4) การทดลองทดสอบกระแสไฟฟ้าลัดวงจรของแบตเตอรี่โซลาร์เซลล์
(5) การทดลองทดสอบกำลังงานของแบตเตอรี่โซลาร์เซลล์
(6) การทดลองคุณสมบัติเอาต์พุตของแบตเตอรี่โซลาร์เซลล์
(7) การทดลองหลักการควบคุมการชาร์จแบตเตอรี่โซลาร์เซลล์
(8) การทดลองป้องกันการชาร์จแบตเตอรี่โซลาร์เซลล์
(9) การทดลองต่อแบตเตอรี่โซลาร์เซลล์แบบอนุกรมและขนาน
(10) การทดลองหลักการพื้นฐานของอินเวอร์เตอร์
(11) การทดลองทดสอบรูปคลื่นเอาต์พุตของอินเวอร์เตอร์อย่างง่าย
(12) การทดลองโหลด AC ของอินเวอร์เตอร์
(13) การวัดพลังงานแสงอาทิตย์โดยตรงผ่านการเปลี่ยนแหล่งกำเนิดแสง กระแสไฟฟ้าขาออกของเซลล์
(14) การทดลองประกอบเซลล์ซิลิคอนที่มีแสงสว่างต่างกัน ทำให้เกิดเส้นโค้งแรงดันและกระแสไฟฟ้า
(15) การทดลองนี้ใช้เซลล์ซิลิคอนที่มีค่าฉนวนไฟฟ้าส่องสว่างต่างกัน เพื่อประเมินกำลังไฟฟ้าขาออกสูงสุด
(16) คำนวณประสิทธิภาพของเซลล์โฟโตโวลตาอิก
(17) การทดลองต่อแบตเตอรี่โฟโตโวลตาอิกแบบอนุกรมและขนาน
(18) คำนวณกำลังไฟฟ้าเฉลี่ยของแผงเซลล์ซิลิคอน
