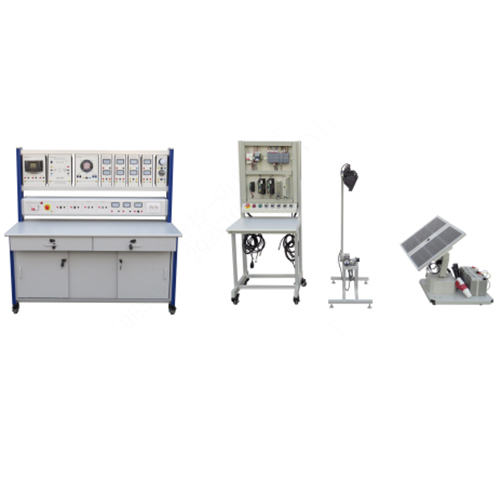

Name: ชุดฝึกอบรมระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ ชุดฝึกอบรมเชิงปฏิบัติการ ชุดฝึกอบรมห้องเรียน อุปกรณ์ฝึกอบรมพลังงานหมุนเวียน
Brand: MY SHOP
SKU: SMTG331E
Availability: InStock
Rating: 5 (1 reviews)

Description

SMTG331E ชุดฝึกอบรมระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ ชุดฝึกอบรมเชิงปฏิบัติการ ชุดฝึกอบรมห้องเรียน อุปกรณ์ฝึกอบรมพลังงานหมุนเวียน
1 บทนำ
1.1 ภาพรวม
ระบบการฝึกอบรมนี้จำลองกระบวนการสาธิตการผลิตไฟฟ้าจากลมและพลังงานแสงอาทิตย์ ช่วยให้นักเรียนได้เรียนรู้เกี่ยวกับการผลิตไฟฟ้าจากลมและพลังงานแสงอาทิตย์ เครื่องกำเนิดไฟฟ้าขับเคลื่อนด้วยลมขับเคลื่อนด้วยพัดลม แผงพลังงานแสงอาทิตย์ขับเคลื่อนด้วยโลหะเฮไลด์กำลังงานสูง การฝึกอบรมนี้ช่วยพัฒนาทักษะการปฏิบัติของนักเรียน เหมาะสำหรับมหาวิทยาลัยวิศวกรรมศาสตร์ สถาบันฝึกอบรม และโรงเรียนเทคนิค
1.2 คุณสมบัติ
(1) การฝึกอบรมนี้ใช้โครงสร้างเสาอะลูมิเนียม พร้อมมาตรวัดในตัวภายใน มีล้อสากลที่ด้านล่าง เคลื่อนย้ายสะดวก
(2) สามารถทำวงจรทดลองและอุปกรณ์ต่างๆ ได้มากมาย นักเรียนสามารถนำไปประกอบกับวงจรต่างๆ ทำการทดลองและเนื้อหาการฝึกอบรมที่หลากหลาย
(3) โต๊ะทำงานฝึกอบรมพร้อมระบบป้องกันความปลอดภัย

2. บทนำระบบ
ระบบนี้สามารถแบ่งออกเป็นสี่ส่วน ได้แก่ ระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ ระบบควบคุม และระบบอินเวอร์เตอร์ ระบบควบคุมประกอบด้วยตัวควบคุมพลังงานแสงอาทิตย์และตัวควบคุมการติดตาม ระบบอินเวอร์เตอร์ประกอบด้วยอินเวอร์เตอร์ความถี่และชุดโหลด
1. ระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์: ระบบนี้ใช้แผงโซลาร์เซลล์ขนาด 30 วัตต์ จำนวน 2 แผง สามารถเชื่อมต่อแบบอนุกรมหรือขนานได้ตามแรงดันของระบบที่แตกต่างกัน ชุดไฟพลังงานแสงอาทิตย์จำลองประกอบด้วยเมทัลฮาไลด์สองชุด สามารถปรับตำแหน่งสัมพัทธ์ด้วยแผ่นโซลาร์เซลล์ เพื่อจำลองตำแหน่งของแสงอาทิตย์และสาธิตการทำงาน กลุ่มแบตเตอรี่: ประกอบด้วยแบตเตอรี่ซีล 12V/40AH จำนวน 2 ชุด สามารถเชื่อมต่อแบบขนานเพื่อใช้เป็นระบบ 12V200AH หรือเชื่อมต่อแบบอนุกรมเพื่อใช้เป็นระบบ 24V/100AH เพื่อทำความเข้าใจแบตเตอรี่อย่างลึกซึ้ง
2. กล่องแขวนตัวควบคุม: กล่องแขวนนี้ใช้ตัวควบคุมเครื่องชาร์จแบบอุตสาหกรรม สามารถควบคุมเครื่องกำเนิดไฟฟ้าพลังงานลมและเครื่องกำเนิดไฟฟ้าพลังงานแสงอาทิตย์เพื่อชาร์จแบตเตอรี่ ด้วยแผงจอแสดงผล LCD คุณสามารถตรวจสอบพารามิเตอร์ทางเทคนิคของระบบและตั้งค่าได้ด้วยตนเอง ช่วยป้องกันการชาร์จเกินและกระแสเกิน
3. กล่องแขวนอินเวอร์เตอร์: ใช้อินเวอร์เตอร์ความถี่อัจฉริยะตรวจจับแรงดันไฟฟ้า 12V/24V แรงดันไฟฟ้าขาออกคือ AC220V กำลังไฟฟ้าทำงานต่อเนื่อง 600W กำลังไฟฟ้าสูงสุด 1000W ประสิทธิภาพการหมุนมากกว่า 90% พร้อมสัญญาณเตือนแรงดันต่ำอัตโนมัติ
4. กล่องมิเตอร์: แสดงแรงดันไฟฟ้าของเครื่องกำเนิดไฟฟ้า กระแสไฟฟ้าของเครื่องกำเนิดไฟฟ้า แรงดันไฟฟ้าในการชาร์จ กระแสไฟฟ้าในการชาร์จ แรงดันไฟฟ้าของอินเวอร์เตอร์ และกระแสไฟฟ้าของอินเวอร์เตอร์แบบเรียลไทม์
5. กล่องแขวนโหลดเทอร์มินัล: ประกอบด้วยหลอดไส้ หลอดประหยัดพลังงาน และพัดลมเพลาสำหรับทดสอบโหลดกระแสไฟฟ้า 220V AC จากอินเวอร์เตอร์
6. สามารถทดลองได้มากกว่า 20 ครั้ง
