ผู้ฝึกสอนควบคุมอุณหภูมิ โรงเรียนฝึกอบรมเชิงปฏิบัติการ การฝึกอบรมห้องปฏิบัติการ ผู้ฝึกสอนการควบคุมกระบวนการ

คำอธิบาย

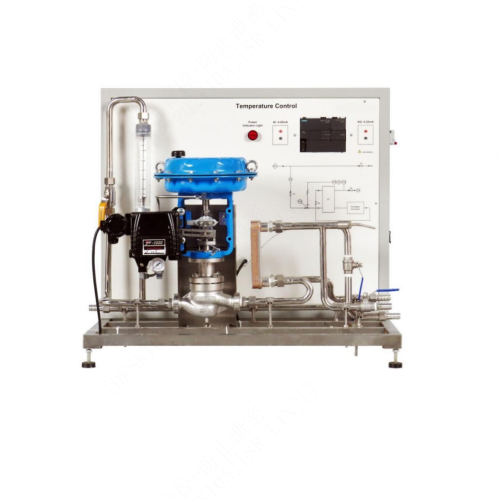

SMTP009 ผู้ฝึกสอนควบคุมอุณหภูมิ โรงเรียนฝึกอบรมเชิงปฏิบัติการ การฝึกอบรมห้องปฏิบัติการ ผู้ฝึกสอนการควบคุมกระบวนการ
1. บทนำผลิตภัณฑ์
1.1 คำอธิบายผลิตภัณฑ์
SMTP009 Temperature Controller เป็นอุปกรณ์ควบคุมของเหลวประสิทธิภาพสูงที่ออกแบบตามแนวคิดการควบคุมอุตสาหกรรมสมัยใหม่ ผลิตภัณฑ์นี้ผสานรวมเทคโนโลยีการควบคุมอัตโนมัติขั้นสูง ระบบตรวจจับเซ็นเซอร์ที่แม่นยำ และแอคชูเอเตอร์ที่เชื่อถือได้ สามารถควบคุมและจัดการอุณหภูมิของเหลวได้อย่างแม่นยำผ่านอัลกอริทึมควบคุมอัจฉริยะ ในฐานะอุปกรณ์พิเศษที่พัฒนาขึ้นสำหรับการเรียนการสอนและการวิจัยทางวิทยาศาสตร์ ผลิตภัณฑ์นี้ใช้แนวคิดการออกแบบแบบแยกส่วน และแต่ละหน่วยการทำงานได้รับการจับคู่และปรับแต่งอย่างพิถีพิถันเพื่อให้มั่นใจถึงเสถียรภาพและความน่าเชื่อถือของระบบ ในส่วนของการกำหนดค่าฮาร์ดแวร์ ผลิตภัณฑ์นี้ใช้ส่วนประกอบควบคุมระดับอุตสาหกรรมและวัสดุคุณภาพสูง รวมถึงส่วนประกอบหลัก เช่น ตัวควบคุมแบบตั้งโปรแกรมได้ของ Siemens เซ็นเซอร์ความแม่นยำสูง และแอคชูเอเตอร์ที่ทนทานต่อการกัดกร่อน ส่วนประกอบสำคัญเหล่านี้มาจากซัพพลายเออร์แบรนด์ดังระดับสากล ให้ประสิทธิภาพที่ยอดเยี่ยมและอายุการใช้งานที่ยาวนาน
ผลิตภัณฑ์นี้ใช้การออกแบบแชสซีมาตรฐานอุตสาหกรรม โครงสร้างโดยรวมที่กะทัดรัดและเหมาะสม รูปลักษณ์ที่เรียบง่ายและสง่างาม แผงด้านหน้าของอุปกรณ์ถูกจัดเรียงตามพาร์ติชันการทำงาน ด้านซ้ายเป็นพื้นที่แสดงสถานะ พร้อมไฟ LED แสดงสถานะพลังงานความสว่างสูง และใช้การออกแบบไฟสีแดงสะดุดตา เพื่อให้มั่นใจว่าสถานะการทำงานจะชัดเจนในทันที ส่วนกลางเป็นพื้นที่อินเทอร์เฟซสัญญาณ ซึ่งมีขั้วต่ออินพุตและเอาต์พุตแบบอะนาล็อกที่ได้มาตรฐานอุตสาหกรรม พอร์ตสายไฟทั้งหมดชุบทองเพื่อความน่าเชื่อถือและความเสถียรของการส่งสัญญาณ ด้านขวาเป็นพื้นที่ควบคุมแอคชูเอเตอร์ ซึ่งรวมวาล์วควบคุมนิวเมติกส์สแตนเลสและตัวกำหนดตำแหน่งวาล์วเข้าไว้ด้วยกัน พื้นผิวตัววาล์วได้รับการเคลือบพิเศษและมีความทนทานต่อการกัดกร่อนที่ดี
1.2 คุณสมบัติผลิตภัณฑ์
1. ใช้อัลกอริทึม PID แบบปรับได้ เพื่อปรับพารามิเตอร์ควบคุมแบบไดนามิกและปรับอุณหภูมิได้อย่างแม่นยำ
2. รองรับการสลับแบบแมนนวล/อัตโนมัติโดยไม่มีการรบกวน เพื่อตอบสนองความต้องการในการทดลองที่หลากหลาย
3. วาล์วนิวเมติกส์สแตนเลส + เซ็นเซอร์ความแม่นยำสูง ทนทานต่อการกัดกร่อนและอายุการใช้งานยาวนาน
4. หน้าจอสัมผัสภายนอกแสดงพารามิเตอร์ต่างๆ เช่น อุณหภูมิ ความดัน การเปิดวาล์วแบบเรียลไทม์ และรองรับการบันทึกข้อมูลย้อนหลัง
5. เบรกเกอร์ป้องกันไฟรั่ว ตัดไฟอัตโนมัติเมื่อเกิดไฟเกินหรือไฟฟ้าลัดวงจร
6. ระบบป้องกันแรงดันต่ำของแหล่งจ่ายแก๊ส (ปิดวาล์วเมื่อแรงดันต่ำกว่า 0.2 บาร์) เพื่อป้องกันการทำงานผิดพลาด

2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิคพื้นฐาน
แหล่งจ่ายไฟฟ้ากระแสสลับ 1 เฟส 3 สาย 220V
2.2 พารามิเตอร์ลักษณะอุปกรณ์
ขนาด 850 มม. * 600 มม. * 765 มม.
น้ำหนัก ≤150 กก.
3. แนะนำผลิตภัณฑ์
3.1 ส่วนประกอบหลักของผลิตภัณฑ์
หมายเลข
ชื่อ
จำนวน
1 ช่องจ่ายน้ำเข้า (PI2) 1
2 วาล์วควบคุมไฟฟ้า 1
3 วาล์ว (V1) 1
4 มิเตอร์วัดอัตราการไหล (FI2) 1
5 ไฟแสดงสถานะเพาเวอร์ 1
6 ขั้วต่ออินพุตแบบอนาล็อก 1
7 โมดูล PLC 1
8 ขั้วต่อเอาต์พุตแบบอนาล็อก 1
9 ตัวแลกเปลี่ยนความร้อน 1
10 เซ็นเซอร์อุณหภูมิ (T2) 1
11 วาล์ว (V2) 1
12 วาล์ว (V4) 1
13 ช่องจ่ายน้ำร้อน 1
14 ช่องจ่ายน้ำเย็น 1
3.2 อุปกรณ์เสริมผลิตภัณฑ์
หมายเลข ชื่อ จำนวน จำนวน
1 ท่อน้ำ 1
2 สายไฟ 1
3 สายเคเบิล แหล่งจ่ายไฟ 1
4 สายเคเบิลเครือข่าย 1
5 สายไฟนิรภัยขนาด 2 มม. 2
6 แคลมป์ท่อ 8
4. บทนำอินเทอร์เฟซหน้าจอสัมผัส
1 ค่าเอาต์พุตของวาล์วตามสัดส่วน
2 ค่าแบบเรียลไทม์ของวาล์วตามสัดส่วน
3 การตั้งค่าการเปิดและปิดวาล์วตามสัดส่วน
4 หน้าถัดไป
1 ตั้งค่าองศาการเปิดและปิดวาล์วตามสัดส่วนด้วยตนเอง
2 สวิตช์ PID
1 ค่าที่ตั้งไว้ของ PID
2 ค่าจริงของ PID
3 เปอร์เซ็นต์เอาต์พุต
กลุ่มพารามิเตอร์ PID สามกลุ่ม
5. รายการการทดลองการสอนผลิตภัณฑ์
(1) การทดลองควบคุมอุณหภูมิโดยใช้การควบคุมแบบ PID
