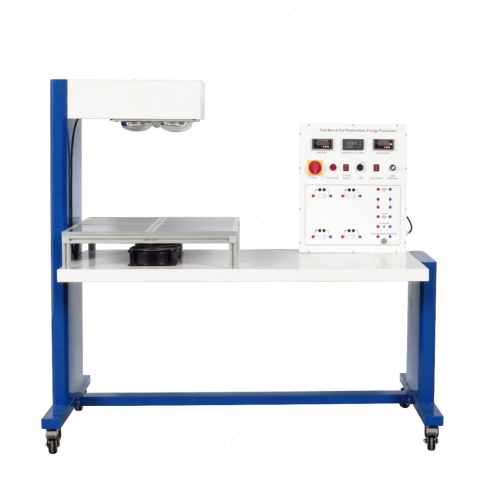

แท่นทดสอบสำหรับการผลิตพลังงานแสงอาทิตย์ อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน

คำอธิบาย

SMTG315E แท่นทดสอบสำหรับการผลิตพลังงานแสงอาทิตย์ อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
1. แนะนำอุปกรณ์
1.1 ภาพรวม
แท่นทดสอบการผลิตไฟฟ้าพลังงานแสงอาทิตย์ส่วนใหญ่ใช้ศึกษาเนื้อหาต่อไปนี้:
(1) อิทธิพลของแสงต่อการผลิตไฟฟ้าจากแผงโซลาร์เซลล์;
(2) อิทธิพลของอุณหภูมิต่อการผลิตไฟฟ้าจากแผงโซลาร์เซลล์;
(3) ผลกระทบทางกายภาพของแผงโซลาร์เซลล์ที่ต่ออนุกรม;
(4) ผลกระทบทางกายภาพของแผงโซลาร์เซลล์ที่ต่อขนาน
แท่นทดสอบการผลิตไฟฟ้าพลังงานแสงอาทิตย์ประกอบด้วยแผงโซลาร์เซลล์ แหล่งกำเนิดแสงจำลอง ตัวควบคุมอุณหภูมิ โหลด เครื่องวัดแรงดัน และเครื่องวัดกระแส นอกจากนี้ อุปกรณ์ยังติดตั้งอินเทอร์เฟซ USB สำหรับเชื่อมต่อซอฟต์แวร์ตรวจสอบและตรวจสอบข้อมูลที่เกี่ยวข้องแบบเรียลไทม์
1.2 คุณสมบัติ
(1) โครงสร้างทำจากแผ่นโลหะ แข็งแรงและสวยงาม มีล้อเลื่อนติดตั้งที่ด้านล่างเพื่อความสะดวกในการเคลื่อนย้าย
(2) แผงควบคุมระบบใช้เครื่องมือดิจิทัลที่ใช้งานง่ายและจอแสดงผล LCD ช่วยให้ผู้ใช้เข้าใจสถานะการทำงานของระบบได้ทันที
(3) อุปกรณ์สามารถถอดประกอบและประกอบใหม่ได้โดยนักเรียนฝึกอบรม ซึ่งใช้งานง่าย ประหยัดพลังงาน เป็นมิตรต่อสิ่งแวดล้อม และปราศจากมลพิษ
2. พารามิเตอร์ทางเทคนิค
กำลังไฟเข้า: AC220V±10%, 50Hz
ขนาด: 1730 มม.*860 มม.*1740 มม.
น้ำหนัก: 170 กก.
อุณหภูมิแวดล้อม: -10℃～+40℃;
ความชื้นสัมพัทธ์: ＜85% (25℃)

3. รายการส่วนประกอบ
3.1 ส่วนประกอบหลัก:
ลำดับที่ ชื่อ
1 แผงโซลาร์เซลล์ (สี่ชิ้น) และพอร์ตเอาต์พุตแผงโซลาร์เซลล์ที่เกี่ยวข้อง
2 แหล่งกำเนิดแสงจำลองและสวิตช์ควบคุมแหล่งกำเนิดแสงจำลองและปุ่มปรับแสง
3 พัดลมแกนหมุนและสวิตช์ควบคุมพัดลมแกนหมุน
4 โวลต์มิเตอร์และพอร์ตโวลต์มิเตอร์
5 แอมมิเตอร์และพอร์ตแอมมิเตอร์
6 ตัวควบคุมอุณหภูมิ (เซ็นเซอร์อุณหภูมิอยู่ใต้แผงโซลาร์เซลล์)
7 โพเทนชิออมิเตอร์
8 สวิตช์เปิด/ปิด
9 ไฟแสดงสถานะพลังงาน
10 พอร์ต USB
3.2 อุปกรณ์เสริม
ลำดับที่ ชื่อ จำนวน
1 สายเคเบิลขั้วต่อ 4 มม. (สีดำ) 6
2 สายเคเบิลขั้วต่อ 4 มม. สีแดง (สีแดง) 6
3 สายเคเบิลข้อมูล USB 1
4แฟลชไดรฟ์ USB 1
5 ขั้วต่อ 6
4. รายการทดลอง
การทดลองที่ 1 การทดลองติดตั้งซอฟต์แวร์ตรวจสอบ
การทดลองที่ 2 การทดลองแรงดันไฟวงจรเปิดของแผงโซลาร์เซลล์
การทดลองที่ 3 การทดลองกระแสไฟลัดวงจรของแผงโซลาร์เซลล์
การทดลองที่ 4 การทดลองแรงดันไฟวงจรเปิดแบบอนุกรมของแผงโซลาร์เซลล์
การทดลองที่ 5 การทดลองกระแสไฟลัดวงจรแบบอนุกรมของแผงโซลาร์เซลล์
การทดลองที่ 6 การทดลองแรงดันไฟวงจรเปิดแบบขนานของแผงโซลาร์เซลล์
การทดลองที่ 7 การทดลองกระแสไฟลัดวงจรแบบขนานของแผงโซลาร์เซลล์
การทดลองที่ 8 การทดลองโหลดโดยตรงของแผงโซลาร์เซลล์
การทดลองที่ 9 ผลของอุณหภูมิต่อการผลิตพลังงานของแผงโซลาร์เซลล์
การทดลองที่ 10 ผลของแสงต่อการผลิตพลังงานของแผงโซลาร์เซลล์
การทดลองที่ 11 ผลของตัวควบคุมอุณหภูมิต่อพัดลมแบบไหลตามแนวแกน
