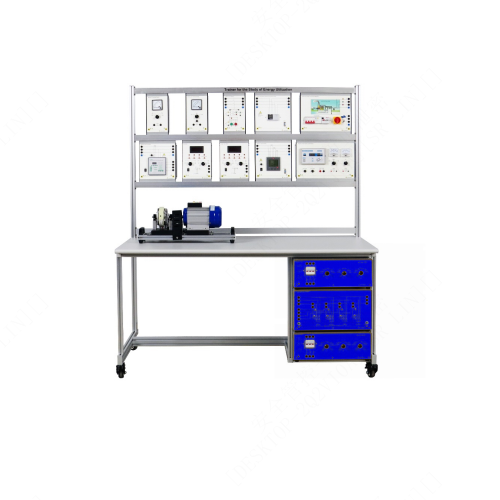

Name: ผู้ฝึกสอนการศึกษาการใช้พลังงาน อุปกรณ์การสอน การฝึกอบรมวิชาชีพ อุปกรณ์ระบบฝึกอบรมพลังงานทดแทน
Brand: MY SHOP
SKU: SMTG1026
Availability: InStock
Rating: 5 (1 reviews)

Description

SMTG1026 ผู้ฝึกสอนการศึกษาการใช้พลังงาน อุปกรณ์การสอน การฝึกอบรมวิชาชีพ อุปกรณ์ระบบฝึกอบรมพลังงานทดแทน
1. แนะนำผลิตภัณฑ์
1.1 คำอธิบายผลิตภัณฑ์
ห้องปฏิบัติการสมาร์ทกริด (Smart Grid Laboratory) เป็นแพลตฟอร์มการทดลองการสอนที่ครอบคลุม ออกแบบมาสำหรับอาจารย์และนักศึกษาระดับอุดมศึกษา ครอบคลุมประเด็นสำคัญต่างๆ เช่น การผลิต การส่ง การจ่าย การป้องกัน และการควบคุมพลังงานไฟฟ้าจากสมาร์ทกริด ด้วยการออกแบบแบบแยกส่วน จึงรองรับการวิจัยเชิงทดลองแบบสหวิทยาการ ซึ่งรวมถึงมอเตอร์ซิงโครนัส การผลิตพลังงานไฟฟ้าจากเซลล์แสงอาทิตย์ การชดเชยปฏิกิริยา การวิเคราะห์คุณภาพไฟฟ้า ฯลฯ เพื่อช่วยให้นักศึกษาเข้าใจสถาปัตยกรรมและหลักการทำงานของสมาร์ทกริดอย่างลึกซึ้ง
ห้องปฏิบัติการนี้ประกอบด้วยโมดูลอิสระ ซึ่งสามารถจำลองสถานการณ์การผลิต การส่ง การชดเชย และการป้องกันพลังงานไฟฟ้าจากกริดไฟฟ้าจริง มอบโซลูชันการสอนสมาร์ทกริดที่ครบครัน
1.2 คุณสมบัติผลิตภัณฑ์
1. การออกแบบแบบแยกส่วน: โมดูลการทำงานแต่ละโมดูลสามารถถอดแยกได้อย่างอิสระและรองรับการทดลองแบบผสมผสานอิสระ
2. การเข้าถึงพลังงานหลายรูปแบบ: รองรับการทดลองแบบขนานหลายรูปแบบ เช่น เครื่องกำเนิดไฟฟ้าพลังน้ำ เซลล์แสงอาทิตย์ และเครื่องกำเนิดไฟฟ้าแบบซิงโครนัส
3. ระบบป้องกันความปลอดภัย: ติดตั้งเบรกเกอร์ป้องกันไฟรั่วและระบบป้องกันแรงดันเกิน/กระแสเกิน เพื่อความปลอดภัยในการทดลอง
2. ข้อมูลจำเพาะทางเทคนิค
2.1 พารามิเตอร์ทางเทคนิคพื้นฐาน
แหล่งจ่ายไฟทำงาน สามเฟสห้าสาย AC 380V
2.2 พารามิเตอร์รูปลักษณ์ของอุปกรณ์
ขนาด 1600 มม. * 750 มม. * 1870 มม.
น้ำหนัก 1600 มม. * 750 มม. * 1870 มม.

3. การแนะนำผลิตภัณฑ์
3.1 ส่วนโมดูลผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 เครื่องวัดความต้องการไฟฟ้าสูงสุด 1
2 เบรกเกอร์วงจรไฟฟ้า 1
3 ตัวควบคุมกำลังไฟฟ้ารีแอคทีฟ 1
4 ชุดจ่ายไฟสามเฟส 1
5 ตัวนับ 1
6 เครื่องวัดค่ากำลังไฟฟ้า 1
7 แอมมิเตอร์แบบกลไก 1
8 โวลต์มิเตอร์แบบกลไก 1
9 ตัวนับสามเฟส 1
3.2 ผลิตภัณฑ์ ชิ้นส่วนมอเตอร์
หมายเลข ชื่อ จำนวน
1 มอเตอร์แบบอะซิงโครนัสสามเฟส 1
3.3 โครงผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 กล่องโหลดแบบต้านทาน 1
2 กล่องโหลดเหนี่ยวนำ 1
3 แบตเตอรี่ตัวเก็บประจุแบบสลับได้ 1
3.4 อุปกรณ์เสริมผลิตภัณฑ์
หมายเลข ชื่อ จำนวน
1 สายเคเบิลเชื่อมต่อนิรภัยไฟฟ้าขนาด 4 มม. (1 ม. สีน้ำเงิน) 5
2 สายเคเบิลเชื่อมต่อนิรภัยไฟฟ้าขนาด 4 มม. (1 ม. สองสี) 2
3 สายเคเบิลเชื่อมต่อนิรภัยไฟฟ้าขนาด 4 มม. (1 ม. สีแดง) 5
4 สายเคเบิลเชื่อมต่อนิรภัยไฟฟ้าขนาด 4 มม. (1 ม. สีเหลือง) 5
5 สายเคเบิลเชื่อมต่อนิรภัยไฟฟ้าขนาด 4 มม. (1 ม. สีเขียว) 5
6 สายเคเบิลเชื่อมต่อนิรภัยไฟฟ้าขนาด 4 มม. (1 ม. สีดำ) 10
7 สายเคเบิลเชื่อมต่อนิรภัยไฟฟ้าขนาด 4 มม. (0.25 ม. สีน้ำเงิน) 5
8 สายเคเบิลเชื่อมต่อนิรภัยไฟฟ้าขนาด 4 มม. (0.25 ม. สองสี)8
9 สายเชื่อมต่อนิรภัยไฟฟ้าขนาด 4 มม. (0.25 ม. สีเขียว) 5
10 สายเชื่อมต่อนิรภัยไฟฟ้าขนาด 4 มม. (0.25 ม. สีแดง) 5
11 สายเชื่อมต่อนิรภัยไฟฟ้าขนาด 4 มม. (0.25 ม. สีเหลือง) 5
12 ปลั๊กกันน้ำสำหรับอุตสาหกรรม (ตัวเมีย) 1
13 สายไฟยุโรป 6
14 สายไฟอุปกรณ์ 1
15 ปลั๊กไฟ 1
16 ประแจหกเหลี่ยม 1
17 เซ็นเซอร์ 1
18 สายสื่อสาร 1
19 น้ำหนัก 2
20 แกนฟิวส์ (3A) 5
21 ฟิวส์ หลอด (50mA และ 5A) 5
22 สะพานรูปตัว U (K4-สีดำ) 5
23 นาฬิกาจับเวลา 1
5. รายการการทดลองการสอนผลิตภัณฑ์
(1) การทดสอบการชดเชยแบบฟรี (แบบแมนนวล)
(2) การชดเชยปฏิกิริยา (แบบอัตโนมัติ)
(3) การทดลองการใช้พลังงานปฏิกิริยา
(4) การทดลองการใช้พลังงานไฟฟ้าแบบแอคทีฟ
(5) การทดลองตัวนับและตัวประกอบกำลังไฟฟ้า (เฟสเดียว)
(6) การทดลองตัวนับและตัวประกอบกำลังไฟฟ้า (สองเฟส)
(7) การทดลองลักษณะเฉพาะของโหลดมอเตอร์แบบกรงกระรอกสามเฟส
