Name: อุปกรณ์ฝึกอบรมการผลิตพลังงานลม อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
Brand: MY SHOP
SKU: SMTG011E
Availability: InStock
Rating: 5 (1 reviews)

Description

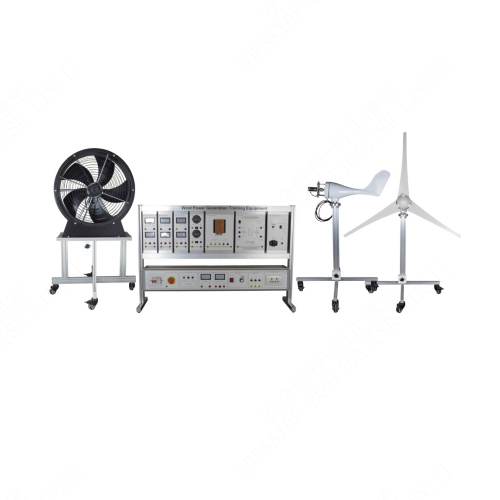

SMTG011E อุปกรณ์ฝึกอบรมการผลิตพลังงานลม อุปกรณ์การศึกษา การฝึกอบรมทักษะทางเทคนิค ระบบฝึกอบรมพลังงานหมุนเวียน
I. ภาพรวมอุปกรณ์
1 บทนำ
1.1 ภาพรวม
ระบบฝึกอบรมนี้จำลองกระบวนการผลิตไฟฟ้าจากพลังงานลม ช่วยให้นักเรียนได้เรียนรู้การผลิตไฟฟ้าจากพลังงานลม เครื่องกำเนิดไฟฟ้าพลังงานลมทำงานโดยใช้พัดลม เครื่องฝึกอบรมนี้ช่วยพัฒนาทักษะการลงมือปฏิบัติของนักเรียน เหมาะสำหรับมหาวิทยาลัยวิศวกรรม สถาบันฝึกอบรม และโรงเรียนเทคนิค
1.2 คุณสมบัติ
(1) เครื่องฝึกอบรมนี้ใช้โครงสร้างเสาอลูมิเนียม มีมิเตอร์วัดค่าในตัว และมีล้อเลื่อนที่ด้านล่าง ทำให้เคลื่อนย้ายได้ง่าย
(2) สามารถทำการทดลองวงจรและส่วนประกอบต่างๆ ได้มากมาย นักเรียนสามารถนำมาประกอบกันเป็นวงจรต่างๆ ทำการทดลองและฝึกอบรมได้หลากหลาย
(3) โต๊ะทำงานฝึกอบรมพร้อมระบบป้องกันความปลอดภัย
2. พารามิเตอร์ประสิทธิภาพ
(1) ชุดผลิตไฟฟ้าพลังงานลม: ชุดผลิตไฟฟ้าพลังงานลมประกอบด้วยชุดพัดลมและชุดเป่าลม โดยใช้โครงสร้างโปรไฟล์อลูมิเนียม ด้านล่างของอุปกรณ์มีล้อเลื่อน ขนาดของชุดพัดลมคือ 800 มม.*800 มม.*1500 มม. (ยาว×กว้าง×สูง) และขนาดของชุดเป่าลมคือ 800 มม.*800 มม.*1500 มม. (ยาว×กว้าง×สูง)
(2) ชุดกล่องจ่ายไฟ: โครงสร้างโปรไฟล์อลูมิเนียม กล่องแขวนอลูมิเนียม ขนาด 1080 มม.×300 มม.×740 มม. (ยาว×กว้าง×สูง)
(3) สภาพการทำงาน:
อุณหภูมิ -10～+40℃
อุณหภูมิ≤80℃
สภาพแวดล้อมอากาศ: ไม่มีอากาศกัดกร่อน ไม่มีอากาศที่มีเชื้อเพลิง ไม่มีฝุ่นละอองนำไฟฟ้าปริมาณมาก

3. บทนำระบบ
ระบบนี้ประกอบด้วยสี่ส่วน ได้แก่ ระบบพลังงานลม ระบบควบคุม และระบบอินเวอร์เตอร์ ระบบพลังงานลมประกอบด้วยเครื่องเป่าลม เครื่องกำเนิดไฟฟ้า และแบตเตอรี่ ระบบควบคุมประกอบด้วยตัวควบคุมการผลิตพลังงานลม ระบบอินเวอร์เตอร์ประกอบด้วยอินเวอร์เตอร์ความถี่และหน่วยโหลด
เครื่องกำเนิดไฟฟ้าพลังงานลมจำลอง ระบบนี้ใช้เครื่องกำเนิดไฟฟ้าแบบซิงโครนัสแม่เหล็กถาวรเพลาแนวนอน โดยใช้เครื่องเป่าลมเพื่อจำลองลมธรรมชาติ เครื่องเป่าลมสามารถเลือกความเร็วลมได้สามระดับ ระบบนี้สามารถจำลองการเปลี่ยนแปลงทิศทางลมและกำลังลมได้โดยการเปลี่ยนความเร็วและตำแหน่งของเครื่องเป่าลม จากนั้นจึงสามารถตรวจจับผลการผลิตภายใต้เงื่อนไขที่สอดคล้องกันได้ เครื่องกำเนิดไฟฟ้าพลังงานลมจำลองแสดงดังภาพด้านล่าง
ดังภาพด้านบน ภาพด้านซ้ายคือเครื่องกำเนิดไฟฟ้าพลังงานลม เอาต์พุตของเครื่องกำเนิดไฟฟ้าพลังงานลมเป็นไฟฟ้ากระแสสลับสามเฟส 12V ขั้วต่อเอาต์พุตเชื่อมต่อกับกล่องเชื่อมต่อซึ่งอยู่ด้านล่างของอุปกรณ์ ภาพด้านขวาคือชุดเป่าลม แหล่งจ่ายไฟเป็นไฟฟ้ากระแสสลับเฟสเดียว 220V 50Hz เมื่อใช้งาน ให้เชื่อมต่อฐานสองส่วนเข้าด้วยกันผ่านก้านเชื่อมต่อ ดังแสดงในภาพด้านล่าง
คำอธิบายสภาพไฟแสดงสถานะ
3.2 แผงควบคุมพลังงาน
(1) ตัวบ่งชี้แรงดันและกระแสไฟฟ้าขาออก
(2) มีไฟแสดงสถานะพลังงานและขั้วต่อเอาต์พุตพลังงานเพื่อความปลอดภัย
(3) ภายในมีแหล่งจ่ายไฟ AC พร้อมฟังก์ชันป้องกันการลัดวงจร และนักเรียนสามารถสังเกตโครงสร้างกล่องจ่ายไฟภายในผ่านหน้าต่างโปร่งใส
3.3 อุปกรณ์และส่วนประกอบ
(1) กล่องแขวนตัวควบคุม 1 ชิ้น
(2) กล่องแขวนอินเวอร์เตอร์ 1 ชิ้น
(3) กล่องแขวนมิเตอร์ 2 ชิ้น
(4) กล่องแขวนโหลดปลายทาง 2 ชิ้น
(5) สายไฟนิรภัยขนาด 4 มม. 40 เส้น
4 รายการทดลอง
(1) การทดสอบคุณสมบัติแบตเตอรี่: 1) พารามิเตอร์ทางเทคนิคไฟฟ้า 2) การต่อแบตเตอรี่แบบอนุกรมและขนาน
(2) การทดลองตัวควบคุมการชาร์จ: 1) การทดลองการป้องกันการต่อกลับขั้ว 2) การป้องกันตัวควบคุมเมื่อแบตเตอรี่ชาร์จเกิน 3) การป้องกันตัวควบคุมเมื่อแบตเตอรี่คายประจุเกิน 4) การทดลองป้องกันการชาร์จ
(3) การทดลองจำลองระบบไฟฟ้าพลังงานลม
(4) การทดลองควบคุมการชาร์จพลังงานลม
(5) การทดลองทดสอบกำลังงานของเครื่องกำเนิดไฟฟ้า
(6) การทดลองหลักการพื้นฐานของอินเวอร์เตอร์
(7) การทดลองทดสอบรูปคลื่นเอาต์พุตของอินเวอร์เตอร์แบบง่าย
(8) การทดลองหลักการพื้นฐานของอินเวอร์เตอร์
(9) การทดลองทดสอบรูปคลื่นเอาต์พุตของอินเวอร์เตอร์แบบง่าย
(10) การทดลองขับโหลด AC ด้วยกำลังของอินเวอร์เตอร์
