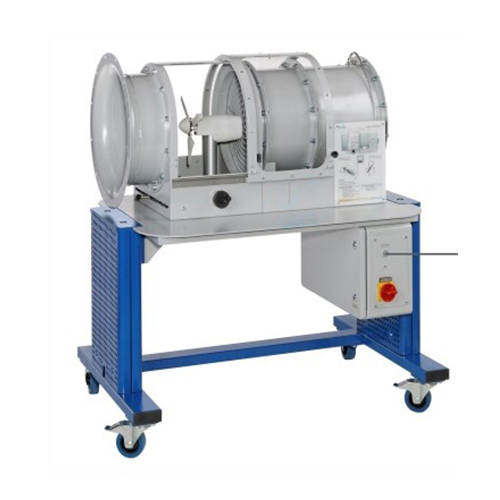

ระบบฝึกอบรมโรงไฟฟ้าพลังงานลม อุปกรณ์ห้องปฏิบัติการไฟฟ้า อุปกรณ์การสอน อุปกรณ์การศึกษา

SMTG238E ระบบฝึกอบรมโรงไฟฟ้าพลังงานลม อุปกรณ์ห้องปฏิบัติการไฟฟ้า อุปกรณ์การสอน อุปกรณ์การศึกษา
ระบบควรครอบคลุมวัตถุประสงค์การฝึกอบรมต่อไปนี้:
การศึกษาการแปลงพลังงานจลน์เป็นพลังงานไฟฟ้า
การศึกษาการปรับกำลังโดยการปรับความเร็ว
การศึกษาการปรับกำลังโดยการปรับใบพัด
การสังเกตพฤติกรรมในกรณีการไหลเฉียง
การบันทึกแผนภาพลักษณะเฉพาะ
การหาค่าสัมประสิทธิ์กำลังเป็นฟังก์ชันของอัตราส่วนความเร็วปลายใบพัดและมุมการปรับใบพัด
การหาค่าสัมประสิทธิ์กำลังเป็นฟังก์ชันของอัตราส่วนความเร็วปลายใบพัดและมุมการหันเห
การเปรียบเทียบรูปทรงใบพัดที่แตกต่างกัน

ข้อกำหนดทางเทคนิคขั้นต่ำที่ต้องการ (เหมือนหรือดีกว่า):
โรงไฟฟ้าพลังงานลม
─ใบพัดปรับได้ 3 ใบ
─กำลังไฟฟ้า 6 วัตต์
─ความเร็วลม: 10 เมตร/วินาที
─ความเร็วรอบที่กำหนด: 2850 รอบต่อนาที
─อัตราส่วนความเร็วปลายใบพัดที่ออกแบบ: 4.5
─การปรับใบพัด: -5 ถึง 35°
ระบบเครื่องกำเนิดไฟฟ้าแบบปรับความเร็วได้ พร้อมแรงดัน/กระแสไฟฟ้าที่กำหนด: 10 โวลต์, 2 แอมป์
การควบคุมกำลังไฟฟ้าโดยการปรับใบพัด
พัดลมแกนหมุนแบบปรับความเร็วได้ พร้อมอัตราการไหลเชิงปริมาตรสูงสุด: 6800 ลูกบาศก์เมตร/ชั่วโมง, 1 กิโลวัตต์ เพื่อสร้างกระแสลม
อุโมงค์ลมที่มีเส้นผ่านศูนย์กลาง: 390 มิลลิเมตร
ความเร็วลม ความเร็วรอบใบพัด และมุมการหันเห ถูกวัดโดยเซ็นเซอร์
เซ็นเซอร์ความเร็วลม พร้อมช่วงการวัด: 1 ถึง 15 เมตร/วินาที
ความเร็วรอบใบพัด พร้อมช่วงการวัด: 0 ถึง 3970 รอบต่อนาที
มุมการหันเห พร้อมช่วงการวัด: -40° ถึง 40°
ช่วงการวัดกระแสไฟฟ้า: -2 ถึง +2 A
ชุดเอกสารประกอบการสอน
ควรมีอินเทอร์เฟซ LAN/WLAN เพื่อให้สามารถเชื่อมต่อพีซีจำนวนมากสำหรับการสังเกตและประเมินผลการทดลอง
ระบบวางอยู่บนรถเข็นที่แข็งแรงพร้อมล้อเลื่อนสี่ล้อ
ซอฟต์แวร์ควบคุม การทำงาน และการรับข้อมูล
─ความสามารถในการเรียนรู้ทางไกล
─หลักสูตรมัลติมีเดียออนไลน์เกี่ยวกับพื้นฐานของพลังงานลม
อินเทอร์เฟซ USB
พีซี Core i7, DVD+/-RW, RAM 8GB, ฮาร์ดดิสก์ 1TB, เมาส์ออปติคอล, คีย์บอร์ดมัลติมีเดีย, จอภาพ LED (21 นิ้ว)
