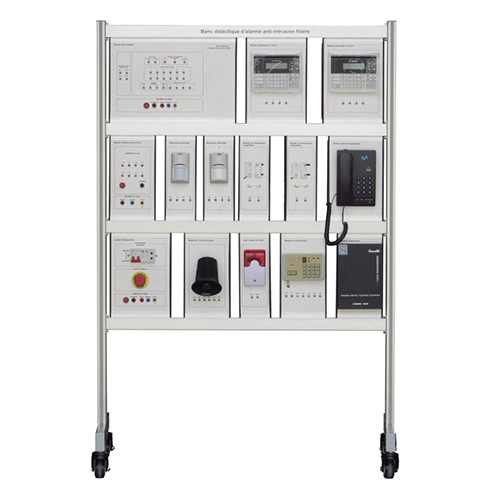

อุปกรณ์การเรียนการสอนระบบเตือนภัยป้องกันการบุกรุกแบบมีสาย อุปกรณ์ห้องปฏิบัติการไฟฟ้า อุปกรณ์การเรียนการสอน อุปกรณ์การศึกษา

SMTB435 อุปกรณ์การเรียนการสอนระบบเตือนภัยป้องกันการบุกรุกแบบมีสาย อุปกรณ์ห้องปฏิบัติการไฟฟ้า อุปกรณ์การเรียนการสอน อุปกรณ์การศึกษา
1. ภาพรวมผลิตภัณฑ์
อุปกรณ์ฝึกอบรมนี้ประกอบด้วยระบบควบคุมการเข้าออก เครื่องอ่านบัตรหลายใบ และสวิตช์ควบคุมประตู ผ่านการทดลองที่เกี่ยวข้อง คุณจะสามารถทำความคุ้นเคยกับกระบวนการทำงานของระบบควบคุมการเข้าออก เข้าใจหลักการควบคุมและวิธีการควบคุม และพัฒนาความรู้และทักษะที่เกี่ยวข้องของนักเรียน เหมาะสำหรับนักเรียนมัธยมปลาย การสอนและการประเมินทักษะการฝึกอบรมของสาขาวิชาที่เกี่ยวข้องในโรงเรียนอาชีวศึกษา โรงเรียนอาชีวศึกษาระดับมัธยมศึกษา และโรงเรียนเทคนิค
2. พารามิเตอร์ประสิทธิภาพ
(1) แหล่งจ่ายไฟเข้า: ระบบสามสายเฟสเดียว 220V±10% 50Hz
(2) ขนาด: 1000 มม.×600 มม.×1500 มม.
(3) กำลังไฟฟ้ารวมของเครื่อง: <1.0KVA
(4) น้ำหนัก: <60 กก.
(5) สภาพการทำงาน: อุณหภูมิแวดล้อม -10℃～+40℃ ความชื้นสัมพัทธ์ <85% (25℃)
(6) การป้องกันความปลอดภัย: มีอุปกรณ์ป้องกันแรงดันไฟรั่วและกระแสไฟรั่ว ความปลอดภัยเป็นไปตามมาตรฐานแห่งชาติ

3. รายการส่วนประกอบ
3.1 โมดูลจ่ายไฟ
3.2 โมดูลจ่ายไฟ DC 12V
3.3 โมดูลควบคุมสัญญาณเตือนภัย
3.4 โมดูลแป้นพิมพ์และจอแสดงผล
3.5 โมดูลแตรสัญญาณเตือนภัย
3.6 โมดูลตรวจจับอินฟราเรดแบบมีสาย
3.7 โมดูลไซเรนขนาดเล็ก
3.8 โมดูลเซ็นเซอร์แม่เหล็กประตู
3.9 โมดูลโทรออกอัตโนมัติ
3.10 โทรศัพท์
3.11 ตู้ชุมสายโทรศัพท์
3.12 อุปกรณ์เสริม
4. รายการการทดลอง
การทดลองที่ 1 การทดลองลักษณะการสวิตช์ของเซ็นเซอร์อินฟราเรดแบบมีสาย
การทดลองที่ 2 การทดลองลักษณะการสวิตช์ของเซ็นเซอร์แม่เหล็กประตู
การทดลองที่ 3 การทดลองการตั้งค่าฟังก์ชันของโมดูลควบคุมสัญญาณเตือนภัย
การทดลองที่ 4 การทดลองการเข้าถึงของหัววัดเซ็นเซอร์ต่างๆ
การทดลองที่ 5 การทดลองการสังเคราะห์ระบบ
